CCDHS-50t稱重傳感器
CCDH/CCDHS 系列是專門應用于重型稱重中，包括料斗、料倉和儲物容器，高容量的容器。
型號：CCDHS-50t
品牌：韓國Bongshin
類型：柱式稱重傳感器
量程：50t/50000kg
- 對側負載不敏感
- 雙凸型
- 大量程設計
- 高合金鋼或17-4PH不銹鋼結構
二、規格
型號 | CCDH (合金鋼) CCDHS (不銹鋼) | |
額定量程 (R.C.) | 10, 20, 30t | 50, 100, 200, 300, 500t |
額定輸出(R.O.) | 1.5mV/V ± 0.5% | |
非線性 | ≤0.05% R.O. | ≤0.1% R.O. |
滯后 | ≤0.05% R.O. | ≤0.1% R.O. |
重復性 | ≤0.05% R.O. | |
蠕變誤差 | 20分鐘內≤0.05% | |
兩點平衡 | ≤1% R.O. | |
補償溫度范圍 | -10 ~ 70°C | |
工作溫度范圍 | -20 ~ 80°C | |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C | |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C | |
輸入阻抗 | 350 Ohms ± 3.5 Ohms | |
輸出阻抗 | 350 Ohms ± 5 Ohms | |
絕緣電阻 (最小) | 2000 MOhms at 50V DC | |
激勵電壓 | 3~12V(推薦), 15V(最大) | |
電氣連接 | ?7mmx6m(22AWG x 4芯屏蔽) | |
保護等級 | 符合IP 67 / IP 68 (CCDHS) | |
安全過載 | 150% R.C | |
極限過載 | 300% R.C | |

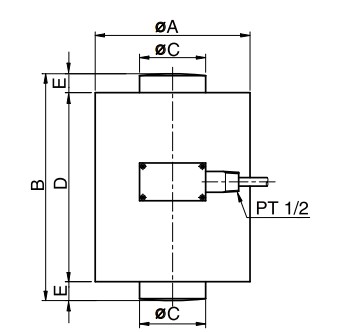

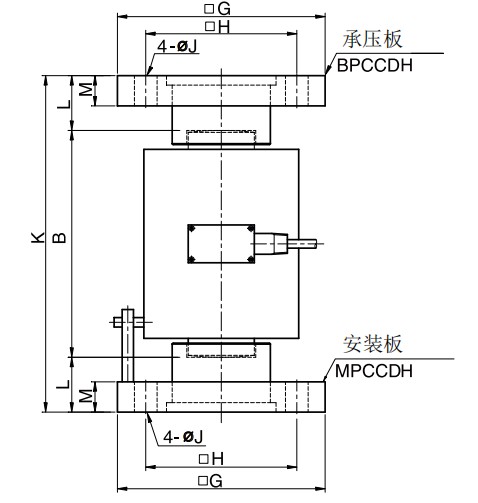

三、尺寸圖及尺寸表
額定量程 | A | B | C | D | E | F | G | H | J | K | L | M | 承壓板 | 安裝板 | 重量 (kg) |
10t ( 98.07kN ) | 88 | 120 | 28 | 90 | 15 | 116 | 140 | 100 | 18 | 180 | 30 | 19 | BPCCDH1 | MPCCDH1 | 7.8 |
20t ( 196.1kN ) | 88 | 120 | 33 | 90 | 15 | 116 | 140 | 100 | 18 | 190 | 35 | 22 | BPCCDH2 | MPCCDH2 | 9.6 |
30t ( 294.2kN ) | 112 | 140 | 40 | 110 | 15 | 140 | 200 | 150 | 23 | 220 | 40 | 25 | BPCCDH3 | MPCCDH3 | 20.2 |
50t ( 490.3kN ) | 138 | 180 | 50 | 140 | 20 | 166 | 200 | 150 | 23 | 280 | 50 | 25 | BPCCDH4 | MPCCDH4 | 24.5 |
100t ( 980.7kN ) | 164 | 240 | 70 | 200 | 20 | 192 | 220 | 160 | 27 | 356 | 58 | 32 | BPCCDH5 | MPCCDH5 | 42.7 |
200t ( 1961kN ) | 215 | 260 | 100 | 210 | 25 | 243 | 280 | 220 | 39 | 396 | 68 | 40 | BPCCDH6 | MPCCDH6 | 86.4 |
300t (2942kN ) | 215 | 340 | 120 | 290 | 25 | 243 | 300 | 220 | 45 | 492 | 76 | 50 | BPCCDH7 | MPCCDH7 | 130.0 |
500t (4903kN ) | 265 | 390 | 155 | 330 | 30 | 293 | 380 | 280 | 50 | 568 | 89 | 65 | BPCCDH8 | MPCCDH8 | 253.1 |
韓國Bongshin的CCDHS-50t稱重傳感器是一款高性能、高精度的稱重傳感器，具有廣泛的應用場景和顯著的優勢。現代豪方儀器儀表科技有限公司作為奉信的總代理商，提供專業和完善的全程服務，如果您對【CCDHS-50t稱重傳感器】的價格、型號、安裝等有疑問，可以聯系我們獲取最新產品信息。
