- 大量程設計
- 合金鋼結構
- 全焊接密封
型號 | CWFK |
額定量程(R.C.) | 10, 20, 50, 100, 150, 200t |
靈敏度(R.O.) | 1.0mV/V ± 0.3% |
非線性 | ≤ 1.0% R.O. |
滯后 | ≤1.0% R.O. |
重復性誤差 | ≤ 1.0% R.O. |
蠕變誤差 | 20分鐘內≤0.1% |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.05% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.05% R.O./10°C |
輸入阻抗 | 350 Ohms ± 3.5 Ohms |
輸出阻抗 | 350 Ohms ± 5 Ohms |
絕緣電阻（最?。?/p> | 2000 MOhms at 50V DC |
激勵電壓 | 10V(推薦), 15V(最大 ) |
電氣連接 | ?7mmx6m(22AWG x 4芯屏蔽) |
防護等級 | 符合 IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |
3、電纜線保護：電纜線應遠離強動力電源線或有脈沖波的場所，無法避免時應單獨穿入鐵管內并盡量縮短連接距離。

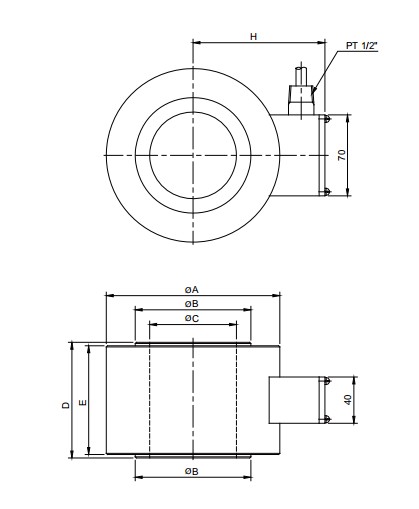

尺寸-mm
額定量程 | A | B | C | D | E | H | 重量 (kg) |
10, 20t (98.07, 196.1kN) | 88 | 48 | 30 | 80 | 74 | 76 | 1.6 |
50t (490.3 kN) | 110 | 70 | 40 | 80 | 74 | 87 | 3.0 |
100t (980.7 kN) | 138 | 100 | 60 | 110 | 100 | 101 | 6.2 |
150t (1471kN) | 164 | 126 | 80 | 130 | 120 | 114 | 11.6 |
200t (1961kN) | 190 | 152 | 100 | 150 | 140 | 127 | 18.0 |
