型號：DBCR-100KG
量程：100kg
類型：S型稱重傳感器
- 高精度 0.03%
- 額定輸出2mV/V
- 合金工具鋼結構
- 化學鍍鎳，耐腐蝕
- 全密封，密封等級 IP67

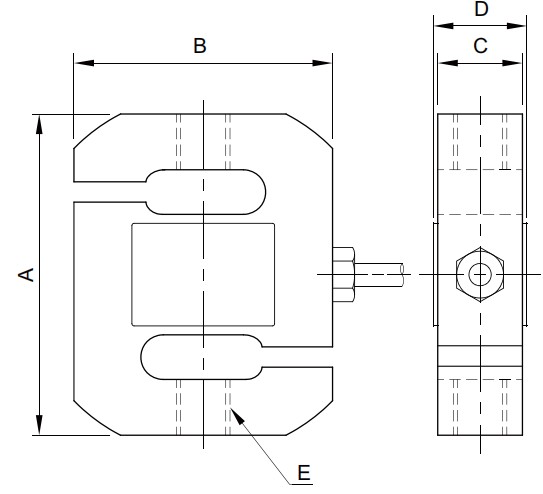

尺寸-mm
額定量程 | A | B | C | D | E | F | G | H | J | K | 桿端球面接頭 | 重量 |
100~500kg (980.7N~4.903kN) | 72 | 54 | 19 | 25 | M12x1.75P | 42 | 156 | 16 | 12 | 16 | SRDB 2 | 0.6 |
1t (9.807kN) | 72 | 54 | 24 | 28 | M12x1.75P | 42 | 156 | 16 | 12 | 16 | SRDB 2 | 0.7 |
2t (19.61kN) | 90 | 74 | 28 | 32 | M20x1.5P | 55 | 200 | 25 | 20 | 26 | SRDB 3 | 1.3 |
3t (29.42kN) | 100 | 80 | 32 | 36 | M24x2P | 60 | 220 | 28 | 22 | 32 | SRDB 4 | 1.7 |
5t (49.03kN) | 108 | 86 | 34 | 38 | M24x2P | 58 | 224 | 28 | 22 | 32 | SRDB 4 | 2.0 |
型號 | DBCR | |
額定量程 (R.C.) | 100, 200, 500kg, 1, 2, 3, 5t | |
額定輸出(R.O.) | 2.0mV/V ± 0.5% | |
線性誤差 | ≤0.03% R.O. | |
滯后性 | ≤0.03% R.O. | |
重復誤差 | ≤0.015% R.O. | |
蠕變誤差 | 20分鐘內≤0.03% | |
零點平衡 | ≤1% R.O. | |
補償溫度范圍 | -10 ~ 70°C | |
工作溫度范圍 | -20 ~ 80°C | |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C | |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C | |
輸入阻抗 | 410 Ohms ±40 Ohms | |
輸出阻抗 | 350 Ohms ±5 Ohms | |
絕緣電阻 (最小) | 2000 MOhms at 50V DC | |
激勵電壓 | 3~12V(推薦), 15V(最大) | |
電氣連接(22AWGx 4芯 屏蔽) | 100kg~1t | ?5mmx3m (標準), 6m (可選) |
2~5t | ?5mmx6m | |
防護等級 | 符合 IP 67 | |
安全過載 | 150% R.C | |
極限過載 | 300% R.C | |
