奉信傳感器CSDH-30T是一款高性能的輪輻式稱重傳感器,以下是對其盡可能詳細的介紹:
一、產品概述
CSDH-30T稱重傳感器由韓國Bongshin(奉信)公司生產,采用優質合金鋼材質制造,具有防護等級高、量程范圍廣、綜合精度高、長期穩定性好等特點。它適用于試驗機、料罐、料倉、配料稱重系統等多種應用場合,為工業稱重領域提供了可靠的解決方案。
型號:CSDH-30T
品牌:韓國Bongshin奉信
類型:輪輻式稱重傳感器
二、技術參數
型號 | CSDH |
額定量程 (R.C.) | 30, 50, 100t |
靈敏度 (R.O.) | 3mV/V ± 0.3% |
非線性 | ≤0.1% R.O. |
滯后 | ≤0.1% R.O. |
重復性誤差 | ≤0.05% R.O. |
蠕變誤差 | ≤0.03% in 20min. |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入阻抗 | 350 Ohms ± 3.5 Ohms |
輸出阻抗 | 350 Ohms ± 5 Ohms |
絕緣電阻(最?。?/p> | 2000 MOhms at 50V DC |
激勵電壓 | 10V(推薦), 15V(最大) |
電氣連接 | ?9mmx5m(22AWG x 4Core Shielded) |
防護等級 | 符合IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |
三、結構特點
1、輪輻式設計:CSDH-30T傳感器采用輪輻式結構,受力均勻,結構穩定,能夠承受較大的重量和沖擊力。
2、優質合金鋼材質:傳感器主體采用優質合金鋼材質制造,具有高強度、高硬度和良好的抗腐蝕性,能夠確保傳感器的長期穩定性和準確性。
3、高防護等級:IP67的防護等級意味著傳感器具有優異的防水、防塵性能,能夠在惡劣的工業環境中正常工作。
4、易安裝:傳感器結構簡單,安裝方便,能夠節省時間和成本。
四、應用領域
CSDH-30T稱重傳感器廣泛應用于各種需要精確稱重的場合,如:
1、試驗機:用于測量材料的拉伸、壓縮等力學性能。
2、料罐:用于測量料罐中物料的重量,實現自動化控制。
3、料倉:用于測量料倉中物料的存儲量,便于管理和調度。
4、配料稱重系統:用于精確配料,確保產品質量和生產效率。
五、使用與維護
1、安裝:在安裝CSDH-30T傳感器時,應確保傳感器與稱重平臺之間的連接牢固可靠,避免產生松動或變形。同時,應選擇合適的安裝位置,避免傳感器受到過大的側向力或沖擊力。
2、校準:為確保傳感器的準確性,應定期對其進行校準。校準過程中,應使用專業的校準設備和工具,按照制造商提供的校準步驟進行操作。
3、維護:在使用過程中,應定期對傳感器進行檢查和維護。檢查內容包括傳感器的外觀、連接電纜、接線端子等是否正常。如發現異常,應及時進行處理或更換。
4、存儲:當傳感器不使用時,應將其存放在干燥、通風、無腐蝕性氣體的環境中,避免受潮、受熱或受到其他形式的損害。
六、詳細參數圖表

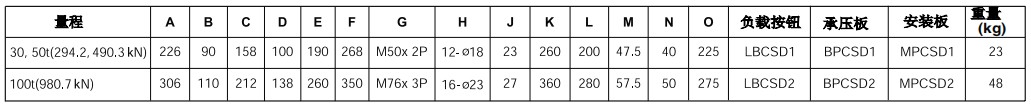

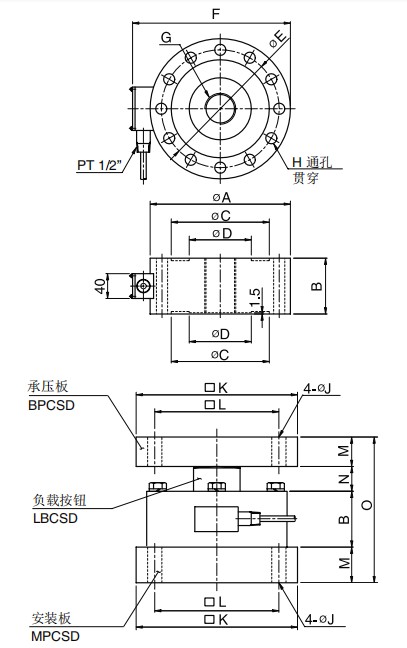

尺寸-mm
