產品品牌：Hitrol
產品類型：楔形流量計
產品型號：HWFM系列
楔形流量計產品概述：
HWFM系列用于測量含有固體顆粒的高粘度流體、泥漿和流體提。HWFM系列能被應用于管道尺寸在0.5″到24″之間的管道。是一種有代表性的差壓流量元件，適用于難以測量的流體，特別適用于含有空氣或固體顆粒的液體，高粘度流體和泥漿。即使是一個相對較低管道雷諾茲數的磨料或纖維漿，它也可以應用且流量系數（CD）是穩定的。雖然精度、可靠性和壓力損失不如文丘里流量計，但HWFM系 列可以用于不能被其他差壓流量元件測量的液體。HITROL可以提供專門的技術支持，用于計算口徑大小，壓差和流量。
楔表的設計和校準：HWFM系列測量系統主要是由一種產生壓差包 括楔形件的圓柱形壓力容器，和連接到楔形兩側用于傳送壓差信號到D/P變送器的測壓孔組成。 為了提供±1%的高精度, 所有HWFM系列均通過液體流量標準系統校準。
測量原理

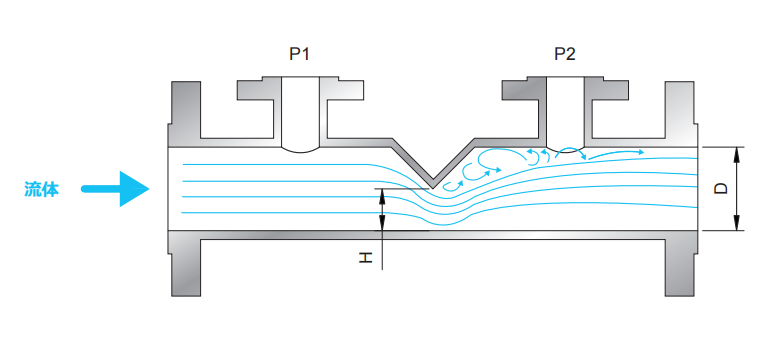

楔形流量計管道下端類似于單孔板式流量計但它是斜楔狀而不是一個鋒利的邊緣。用于組裝膜片密封型傳感器 的測壓孔安裝在上游或者下游，楔形產生的壓差是楔形體開口（H）和本體管直徑之比的函數（D）。
比壓的方程如下所示：
可壓縮流體的質量流率方程如下：
可壓縮流體流動的計算與不可壓縮流體流動相似，但要考慮溫度、絕熱膨脹和壓縮系數。 HWFM系列的工作原理與別的差壓流量元件比如孔板式和文丘里流量計相似。

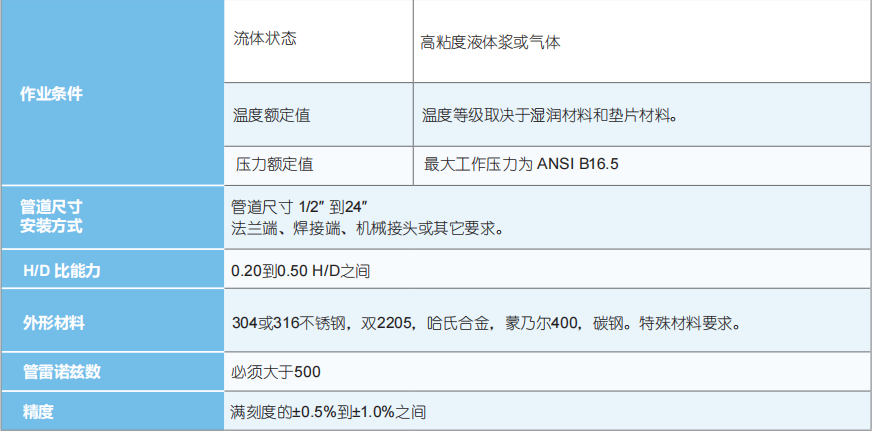

楔形流量計規格
為使HWFM系列達到現場使用最佳的性能，安裝時應注意以下事項。

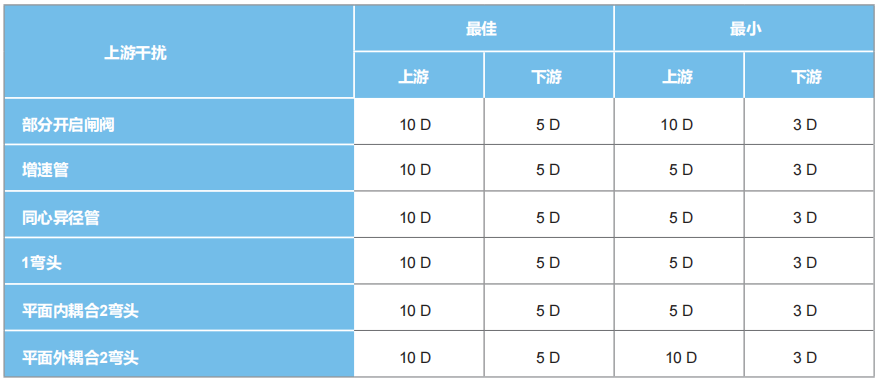

為避免測壓孔和引壓管空氣流入而影響精度，所以它們應該垂直安裝。 安裝方向一般建議水平安裝，流量元件應安裝在測壓孔的方向旋轉45度到90度，以便不溶固體可以很容易地通過楔和減少測壓孔安裝 置的空氣滯留。垂直安裝可能會產生入口處水壓因為在導壓管之間存在高度差，但它可以通過調整（校準）的變送器校正。如果適當考慮安裝導壓管和測壓孔的相對高度差，則允許在其他方向安裝。 所需直管長度HWFM系列的性能會被管道和彎頭擾動。為了使節流元件達到最佳性能和高精度，在上游和下游所需的直管長度有所不同。一般要求直管長度如下表。
以上是【楔形流量計】產品詳細信息，如果對【Hitrol楔形流量計】的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取價格、產品資料、圖片、貨期、發貨方式、技術參數等。
