型號：DBBP-1t
品牌：Bongshin
S 型稱重傳感器(20kg ~ 5t)
DBBP系列S型稱重傳感器是專為工業測量和多種處理過程應用而設計的。
- 合金工具鋼鍛造確保高精度
- 化學鍍鎳涂層防腐蝕
- 防護等級IP67
規格
型號 | DBBP |
額定量程 | 20,50,100,200,500kg |
1,2,3,5t | |
靈敏度(R.O.) | 3.0mV/V ±0.5% |
非線性 | ≤0.03% R.O. |
滯后 | ≤0.03% R.O. |
重復性誤差 | ≤0.02% R.O. |
蠕變誤差 | ≤0.03% in 20 min |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入阻抗 | 350 Ohms ±3.5 Ohms |
輸出阻抗 | 350 Ohms ±5 Ohms |
絕緣電阻（最?。?/span> | 2000 MOhms at 50V DC |
激勵電壓 | 10V(推薦), 15V(最大) |

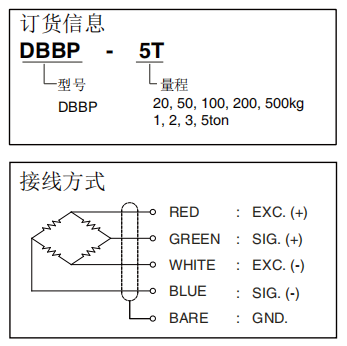

電氣連接 | ?5mmx3m(22AWG x 4Core Shielded) |
保護等級 | 符合 IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |

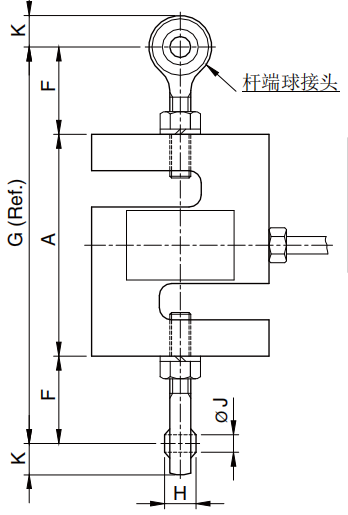

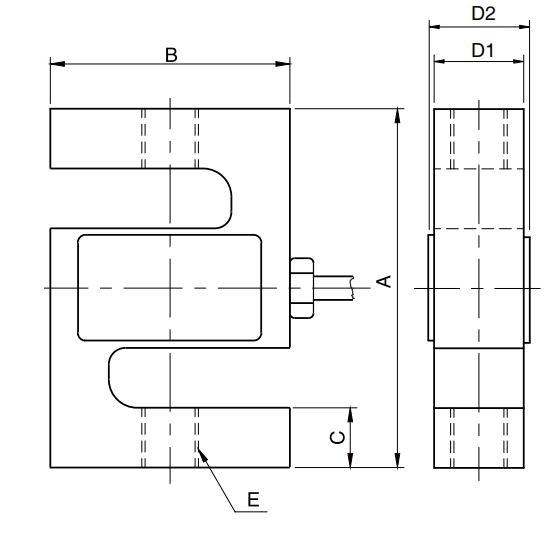

產品的尺寸圖如下：
尺寸-mm
額定量程 | A | B | C | D | E | F | G | H | J | K | 桿端球面接頭 | 重量 | ||
20~100kg (196.1~980.7N) | 63.5 | 50.8 | 10.4 | 12.7 | M6x1P | 25 | 113.5 | 9 | 6 | 9 | SRDB1 | 0.40 | ||
200,500kg (1.961,4.903kN) | 76.2 | 50.8 | 12.7 | 19.0 | M12x1.75P | 41 | 158.2 | 16 | 12 | 16 | SRDB2 | 0.55 | ||
1t (9.807kN) | 76.2 | 50.8 | 16.0 | 25.4 | M12x1.75P | 41 | 158.2 | 16 | 12 | 16 | SRDB2 | 0.73 | ||
2t (19.61kN) | 108.0 | 76.2 | 20.0 | 32.0 | M20x1.5P | 55 | 218 | 25 | 20 | 23 | SRDB3 | 1.70 | ||
3,5t (29.42,49.03kN) | 120.7 | 88.9 | 22.1 | 32.0 | M24x2P | 55 | 230.7 | 28 | 22 | 32 | SRDB4 | 2.10 | ||
