韓國奉信傳感器稱重模塊CDBM-15t是一款性能卓越的稱重傳感器。
專為中型卡車類設計,可用于惡劣環境下。雙點式剪切梁稱重傳感器CDBM省去了麻煩的檢查道路,選購其他外圍硬件和組織。獨特的球形點荷載的結構允許橫向運動而被浮甲板受約束。
- 高過載的耐受性
- 自動定心設計
- 化學鍍鎳合金工具鋼
- 0.03% 精度
- 惡劣環境使用
一、基本參數
品牌:韓國Bongshin(奉信)型號:CDBM-15t類型:稱重模塊量程:15噸二、詳細規格
型號 | CDBM |
額定量程 (R.C.) | 5, 10, 15t |
靈敏度 (R.O.) | 2.0mV/V ± 0.25% |
非線性 | ≤0.03% R.O. |
滯后 | ≤0.03% R.O. |
重復性誤差 | ≤0.03% R.O. |
蠕變誤差 | ≤0.03% in 20min. |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.02% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入阻抗 | 800 Ohms ± 30 Ohms |
輸出阻抗 | 700 Ohms ± 5 Ohms |
絕緣電阻(最?。?/p> | 2000 MOhms at 50V DC |
激勵電壓 | 10V(推薦), 15V(最大) |
電氣連接 | ?7mmx6m(22AWG x 4Core Shielded) |
防護等級 | 符合 IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |
三、性能特點
1、高精度:采用先進的測量技術和制造工藝,確保測量結果的準確性和穩定性。2、高可靠性:傳感器設計堅固耐用,能夠承受較大的過載能力,同時具有良好的穩定性和可靠性。3、易于安裝:傳感器結構簡單,安裝方便,可快速集成到各種稱重系統中。4、防水防濕:IP67的防護等級保證了傳感器在惡劣環境下仍能正常工作,延長了使用壽命。四、工作原理
CDBM-15t稱重傳感器的工作原理基于應變片技術。當傳感器受到外力作用時,其內部的應變片會發生形變,導致電阻值發生變化。通過測量這種電阻變化,可以計算出傳感器所受的力,從而得出物體的重量。
五、使用與維護
1、使用:
在使用前,需要對稱重傳感器進行校準和標定,以確保測量結果的準確性。傳感器應垂直安裝,并確保受力均勻。避免超載和沖擊載荷,以免對傳感器造成損壞。2、維護:
定期對傳感器進行檢查和清潔,確保傳感器表面無雜物和污垢。檢查連接電纜是否松動或損壞,如有異常情況應及時更換。避免傳感器長時間暴露在高溫、潮濕或腐蝕性環境中。六、注意事項
1、工作環境:傳感器應安裝在干燥、通風、無腐蝕性氣體的環境中,以確保其正常工作和使用壽命。2、電源要求:應使用符合要求的電源進行供電,避免電壓過高或過低對傳感器造成損壞。3、存儲條件:長期不使用時,應將傳感器存放在干燥、通風、無腐蝕性氣體的環境中,并避免陽光直射和高溫烘烤。

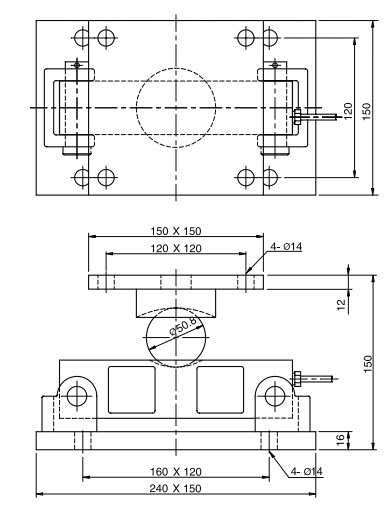

七、尺寸圖與選型參考


韓國奉信傳感器稱重模塊CDBM-15t是一款性能卓越、易于使用和維護的稱重傳感器,適用于各種需要精確稱重的場合。如有需求,可以聯系我們,我們作為韓國奉信的總代理商,為您提供最周全的服務,聯系方式:13392863941
