產品品牌：韓國海特勒Hitrol
產品型號：HOP系列

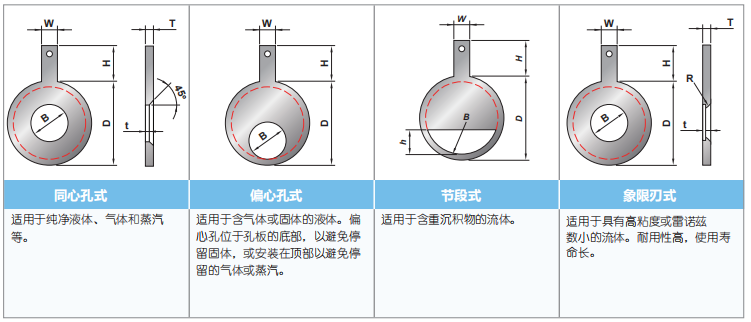

孔板式流量計：因其可靠性高，成本低，制造容易和形狀簡單被廣泛使用。 孔板式有同心、偏心、分段和象限刃幾種類型, 孔板的尺寸設計基于ISO-5167標準和ASME MFC-3M標準。
同心孔式：同心孔式是一種傳統和通用型，一邊側孔的傾斜度角為45o。結構簡單。很容易地安裝和拆卸。進行差壓測量的測壓孔可以是法蘭孔，半徑孔，管螺紋孔或角錐孔。
偏心孔式： 偏心孔型一般用于防止管道內固體物料的停留，用于測量諸如沉淀物、含固體液體、水混合油和濕蒸汽等流體 的流動?？装迮c管道底部的偏心孔一起使用，以防止泥沙堆積。同樣，對于氣體或蒸汽，偏心孔可以位于管道的頂部，以避免管道內的氣體或蒸汽停留。偏心孔板可以使用法蘭或收縮孔，這些孔安裝于180o或90o偏心孔中。
節段式 ：節段式一般采用與偏心孔板相同的使用方式，節段開孔可以放在管道的頂部或底部。為了最好的精度，塞子應 安裝在中心180o相切處。
象限刃式 ：特別適用于稠油、糖漿、泥漿等低雷諾茲數的粘性流體流量測量，孔的進口采用圓邊加工。
孔板式流量計規格：
作業條件 | 流體 | 純凈液體，氣體和低速蒸汽流。 |
溫度額定值 | 取決于所用材料 | |
壓力額定值 | 最大工作壓力為 ANSI B16.5 | |
管道規格 | 管道尺寸在1/2〃到36〃之間 | |
板片材料 | 304SS 或 316SS 不銹鋼、蒙乃爾合金、哈氏合金或其他要 求。 | |
比壓值 | 定義大小和設計的β比范圍在0.20到0.75之間 | |
最小管雷諾茲數 | 必須大于10000 | |
壓差壓頭損失 | 50%~70%（取決于作業條件和比壓） | |
精度 | 滿刻度的±0.5%到±2.0%之間。 | |

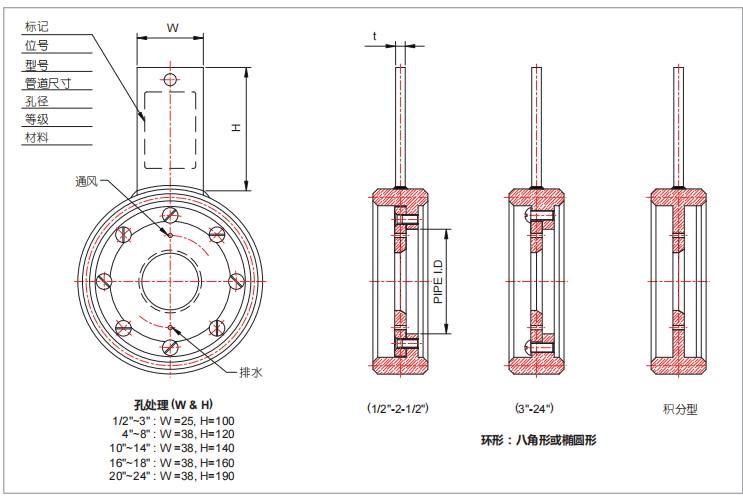

HOP屬于定位環類型，定位環具有孔板和墊圈的定位保持功能，以防止流體泄漏。金屬密封適用于高溫高壓條件。法蘭孔一般用作測壓孔使用。

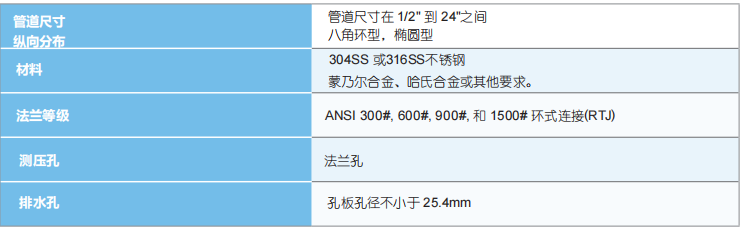

具體規格如下：
以上是【孔板式流量計HOP系列】產品詳細信息，如果對【韓國Hitrol 孔板式流量計】的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取價格、產品資料、圖片、貨期、發貨方式、技術參數等。
