產品品牌：韓國海特勒Hitrol
產品類型：浮球式液位變送器
產品型號：HT-100RSH-Ex
HT-100RSH-Ex液位變送器材質為不銹鋼防爆型，最高工作溫度可達150℃，防爆等級為Ex d IIC T4，可以用在有“氫氣、乙炔、二硫化碳”等氣體的危險場所，精度范圍在±10mm之間。
HT-100R液位計原理：
HT-100R系列是一款浮球式液位變送器，利用浮力特性持續測量容器內的液體水位。當槽罐內液位發生變化，其密度比也會發生變化，浮球因?yàn)楦×ψ兓刂鴮?dǎo)向管上下移動。磁鐵被安裝在浮球中，它將帶動安裝在導向管內的簧片開關，從而影響整個回路的電阻值。電阻值的變化將會被連續不斷地傳達到安裝在外罩的R/I轉換器中，被轉換成DC4～20mA的電流信號。

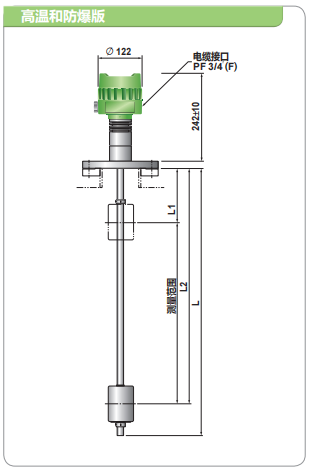

產品構造圖如下：

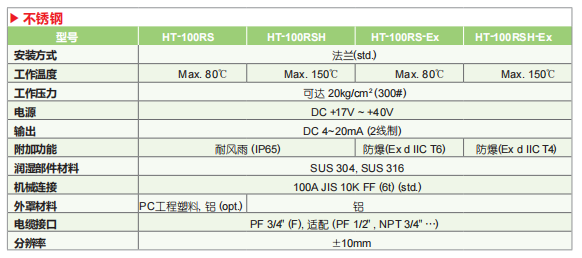

其詳細的工作環境和與其他型號區分如下：

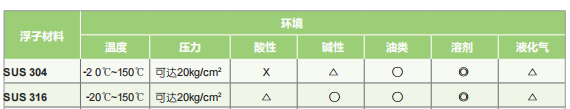

該產品的適用環境如下：
該產品的測量長度如下圖所示：

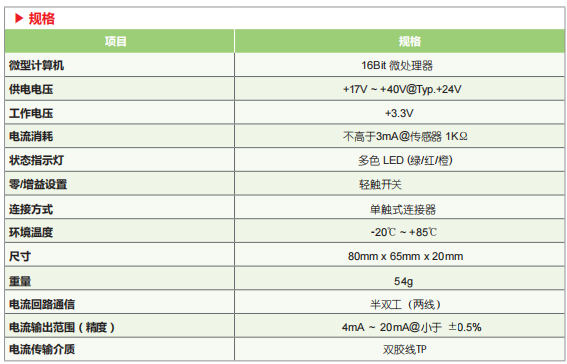

數字型R/I轉換器規格如下：
其中接線如下圖：
產品尺寸如下所示：
安裝方式如下：
