產品品牌：韓國海特勒Hitrol
產品類型：浮球式液位變送器
產品型號：HT-100RSH
HT-100RSH液位變送器材質為不銹鋼，此液位變送器工作溫度最高可達150℃，精度范圍在±10mm之間。
HT-100R液位計原理：
HT-100R系列是一款浮球式液位變送器，利用浮力特性持續測量容器內的液體水位。當槽罐內液位發生變化，其密度比也會發生變化，浮球因為浮力變化而沿著導向管上下移動。磁鐵被安裝在浮球中，它將帶動安裝在導向管內的簧片開關，從而影響整個回路的電阻值。電阻值的變化將會被連續不斷地傳達到安裝在外罩的R/I轉換器中，被轉換成DC4～20mA的電流信號。
產品構造圖如下：
其詳細的工作環境和與其他型號區分如下：
該產品的適用環境如下：
該產品的測量長度如下圖所示：
數字型R/I轉換器規格如下：
其中接線如下圖：

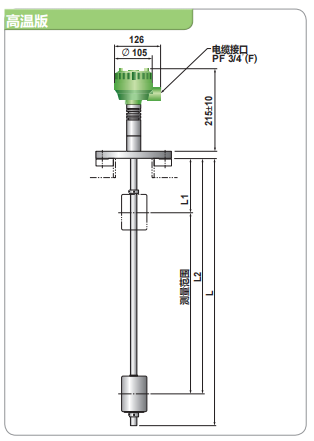

產品尺寸如下所示：
安裝方式如下：
