BONGSHIN的稱重傳感器OSBHA-1klb是一款專為高精度稱重應用而設計的傳感器OSBH 系列單點式剪切梁稱重傳感器應用于高精度臺秤和各種過程稱重應用。
品牌：BONGSHIN（韓國奉信）
型號：OSBHA-1klb
類型：剪切梁式稱重傳感器，也被稱為懸臂梁式傳感器
額定載荷：1klb
制作工藝：集成
轉換方式：電阻應變式
外形：梁式受力
方式：多用式
3、防護等級高：OSBHA-1klb傳感器具有IP67級別的防護等級，能夠有效防止灰塵和水的侵入，確保傳感器在各種惡劣環境下的穩定運行。
4、輸出信號穩定：傳感器的輸出信號穩定可靠，能夠準確反映被測物體的重量信息。同時，其輸出信號讀出電路不會產生干擾，確保了測量的準確性。型號 | OSBHA | |
額定量程 (R.C.) | 200, 500kg, 1, 2, 3, 5, 10 t | |
0.5, 1, 2, 4, 5, 10, 20klb | ||
額定輸出(R.O.) | 3.0mV/V ± 0.25% | |
非線性 | ≤0.03% R.O. | |
滯后 | ≤0.02% R.O. | |
重復性誤差 | ≤0.02% R.O. | |
蠕變誤差 | 20分鐘內≤0.03% | |
零點平衡 | ≤1% R.O. | |
溫度補償范圍 | -10 ~ 70℃ | |
工作溫度范圍 | -20 ~ 80℃ | |
溫度對額定輸出的影響 | ≤0.02% 負載/10℃ | |
溫度對零點平衡的影響 | ≤0.02% R.O./10℃ | |
輸入阻抗 | 400 Ohms ± 20 Ohms | |
輸出阻抗 | 350 Ohms ± 5 Ohms | |
絕緣電阻 (最小) | 2000 MOhms at 50V DC | |
激勵電壓 | 10V(推薦), 15V(最大) | |
電氣連接 (22AWG x 4芯屏蔽) | 200kg ~ 2t | ?5mmx3m(標準), 6m(選項) |
3, 5t(10t) | ?5mmx6m(?7mmx6m) | |
防護等級 | 符合 IP 67 | |
安全過載 | 150% R.C | |
極限過載 | 300% R.C | |
OSBHA-1klb稱重傳感器因其高精度、高防護等級和優良的材質特性，廣泛應用于各種需要高精度稱重的場合。
（1）工業自動化：在自動化生產線上，OSBHA-1klb傳感器可以用于監測和控制各種物料和產品的重量信息，確保生產過程的穩定性和準確性。（2）食品加工：在食品加工行業中，OSBHA-1klb傳感器可以用于測量原料、半成品和成品的重量信息，為生產過程中的配料、計量和包裝等環節提供準確的數據支持。
（3）物流倉儲：在物流倉儲行業中，OSBHA-1klb傳感器可以用于測量貨物的重量信息，為貨物的分揀、運輸和存儲等環節提供可靠的數據支持。
3、在使用傳感器時，應注意保持其工作環境的清潔和干燥，避免灰塵和水分對傳感器的影響。
4、定期對傳感器進行檢查和維護，確保其處于良好的工作狀態。如發現傳感器有異常現象或損壞情況，應及時更換或維修。

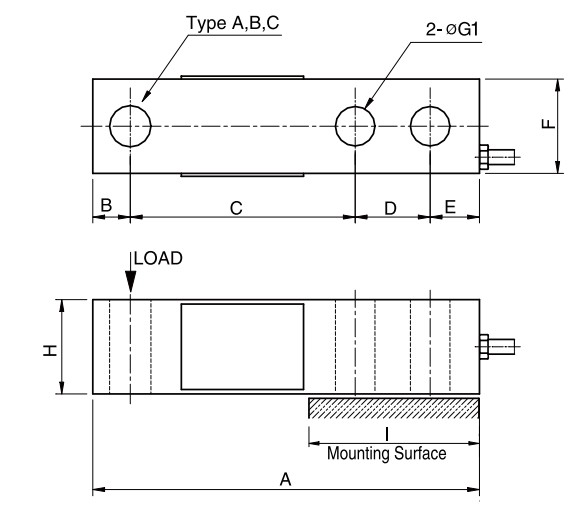

尺寸-mm(inch)
量程 | A | B | C | D | E | F | G1 | G2 | H | H1 | I | 重量 |
200kg ~ 2t (1.961~19.61kN) | 131 | 12.7 | 76.2 | 25.4 | 16.7 | 32 | 13.5 | M12x1.75P | 32 | 16 | 57 | 0.8 |
3, 5t (29.42, 49.03kN) | 171.5 | 19 | 95.3 | 38.1 | 19.1 | 38.1 | 20.5 | M20x2.5P | 38 | 19 | 76.2 | 1.8 |
10t (98.07kN) | 222.3 | 25.4 | 120.7 | 50.8 | 25.4 | 50.8 | 26.2 | M24x2P | 50.8 | 25 | 108 | 4.1 |
0.5k~4k lbs (2.224~17.79kN) | (5.15) | (0.50) | (3.00) | (1.00) | (0.65) | (1.25) | (0.53) | 1/2" -20 UNF | (1.25) | (0.62) | (2.24) | (1.7) |
5k, 10k lbs (22.24~44.48kN) | (6.75) | (0.75) | (3.75) | (1.50) | (0.75) | (1.50) | (0.78) | 3/4" -16 UNF | (1.50) | (0.74) | (3.0) | (4.0) |
20k lbs (88.97kN) | (8.75) | (1.00) | (4.75) | (2.00) | (1.00) | (2.00) | (1.02) | 1" -14 UNF | (2.00) | (0.98) | (4.25) | (9.0) |
