S1-4018L手動滑臺
品牌：DPIN
1、產品概述
鋁制Stage 、X-Stage
鋁制Stage可實現設備輕量化，通過使用Cross Roller Guide而還可實現高精度，可組合成多種形態。根 據sliding方式及驅動方式而具有多種選項。 根據驅動器類型可進行細調，無左、右配件(Micrometer Head及鎖定裝置)而僅以table也可使用。缺點是對振動敏感，若在Stage上板或下板設置用戶jig時力度過大可使軸承受損。
2、詳細參數
型號構成 | S1-4018L | S1-4018R | S1-4018C | S1-4018 |
Micro Head 位置 | 左 | 右 | 中心 | 無 |
Stage尺寸 (mm) | 40x40 | |||
移動量 (mm) | ±6.5 | |||
分辨率 (mm) | 10um / 1刻度 | |||
平行度 (mm) | 0.02 | |||
移動平行度 (mm) | 0.01 | |||
Guide | Cross Roller Guide | |||
材質 | 鋁制黑色壓鑄處理 | |||
耐負荷 (kg/f) | 2 | |||
自重 (kg) | 0.135 | 0.12 | ||
3、使用環境
使用環境 : 10~50℃, 20~70%RH
推薦使用環境 : 22±5℃, 20~70%RH
注意 : 若要在推薦使用范圍以外使用，需事先進行協商。 根據Stage的種類、安裝條件、運作條件、性能等多種因素，可使用溫度會發生變化。
※ 不推薦在以下場所安裝。
① 灰塵或粉塵(尤其金屬粉)多的場所
② 直射光照射或有輻射熱的場所
③ 離火器近的場所
④ 產生腐蝕性或易燃性氣體的場所
⑤ 可接觸水或油的場所
⑥ 可傳達振動或沖擊的場所
⑦ 鹽分、有機溶劑多的場所
4、Stage移動量確認法
Manual Stage Manual Stage的移動量以±顯示。例如 ±12.5mm則以上圖位置為中心，向一側(+)移 動12.5mm，向反側(-)移動12.5mm。(全行程為 25mm)
5、Stage安裝方法
X軸Stage安裝方法 如圖所示，將Stage面前后移動并安裝。
若在表面粗糙的對象物安裝Stage時，會使Stage面發生變形，影響精度，要予以注意。

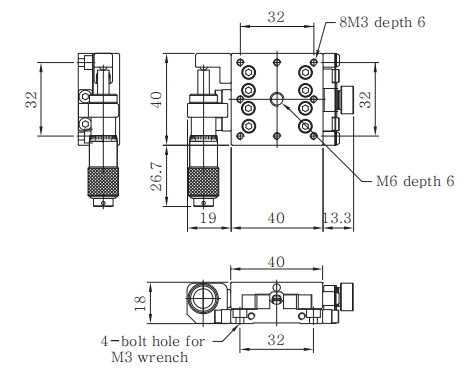

6、尺寸圖
