電動車低速提示音室內試驗方法研究

沈林邦，譚 龍，王子龍，張 鑫，葉方標

（重慶車輛檢測研究院有限公司 國家客車質量監督檢驗中心 ，重慶 401122）

        摘  要：分析了 GB/T 37153-2018《電動汽車低速提示音》標準室內測量方法的技術要求和測量要求，在消聲室內對某電動汽車進行了驗證試驗。結果表明：室內測量背景噪聲穩定、速度控制準確，不同測量次數及左右兩側麥克風的頻譜信息頻譜穩定，頻譜峰值一致性較好。

        關鍵詞：低速提示音；室內測量方法；頻譜分析

        中圖分類號：U467. 1+2

        電動汽車具有排放污染小、能量轉化效率高、噪聲低等特點， 已成為未來的發展的一種趨勢[1] 。噪聲小既是電動汽車的優點，同時卻也因?yàn)檫^(guò)低的車輛聲音，在低速行駛時不易引起其他道路使用者的注意，從而帶來了新的安全隱患。電動汽車低速行駛提示音系統，可以主動發出一定的聲音，主動提示行人及其他道路使用者、有效避免安全事故的發生。美國、歐盟、日本等[2-5] ，均紛紛研究并推出針對電動汽車低速行駛提示音系統的法規，2018年，我國針對該領域也推出了相應的推薦標準GB/T 37153-2018《電動汽車低速提示音》[6]。

        目前國內對于電動車低速提示音測量方法的介紹文獻較少，2013年，高岳[7]介紹了美國、 日本、歐盟、中國等國對于安靜行駛車輛低速提示音的研究情況及相關標準法規的發展歷程，分析了提示音的發出時機、聲音特性、試驗方法等內容； 陸春等[8]于2018年，分析了中國典型環境背景噪聲，確定了國內外環境噪聲條件差異，在室外進行了電動車低速提示音的驗證試驗。 目前尚未有文獻對標準GB/T 37153-2018《電動汽車低速提示音》 的室內測量方法進行介紹。

        本文簡單介紹了GB/T 37153-2018標準室內測量方法的技術要求和測量要求，在消聲室內，對整車進行低速提示音測量，通過麥克風采集到的聲源信號，進行頻譜分析，并與標準限值要求進行對比，此外，分析了對比不同測量次數，左右兩側麥克風的頻譜信息，本文的研究?jī)?nèi)容對電動車低速提示音室內測量方法具有一定的 指導意義。

1 低速提示音室內測量方法介紹

        GB/T 37153-2018《電動汽車低速提示音》適用于M1和N1類的純電動汽車、具有純電動行駛模式的混合動力電動汽車以及燃料電池電動汽車，規定了低速行駛提示音工作的車速范圍、聲級限值、頻率要求、聲音類型以及暫停開關等要求和試驗方法。該標準分室外道路試驗和室內消聲室試驗兩種方法，本文對其室內消聲室試驗方法有關內容進行介紹。

1.1 技術要求

        標準中規定了提示音系統的工作車速范圍應至少包含大于0km/h且小于或等于20km/h ?？紤]到聲音要能被各種年齡段的人很好的識別，因此標準中規定提示音系統的車輛所發出的聲音，應至少包含兩個表1中所規定的1/3倍頻程，且至少有一個1/3倍頻程在1600 Hz(含)以下。 這兩個1/3倍頻程的最低聲級，應不低于表1中規定的對應的聲級限值，同時還限制提示音系統的車輛在行駛時發出的噪聲最大不應超過75dB(A)。

                表 1 最低聲級限值

        每一種試驗條件下，車輛兩邊都應進行至少4次測量， 且需保證每次測量結果偏差在2dB(A)以?xún)?nèi)。

        為了便于行人及其他道路使用者，能夠明確地識別車輛車速的運行狀態，提示音系統應具有模擬多普勒效應功能， 因此標準對聲音頻率偏移有所要求，在5~20 km/h的速度范圍內，頻移速度滿足≥0.8%/(km/h) 。頻移公式如下式所示：

f（i,車速）為給定車速值處的頻率，f（i,參考）為5km/h或記錄的最低車速處的頻率，v（試驗）為實際車速或模擬車速,對應于頻率f（i,車速），v（參考）為實際車速或模擬車速,對應于頻率f（i,參考）。

1.2 測試要求

        車輛的運行狀態分為10km/h和20km/h的勻速前進試驗以及6km/h倒車試驗。前進狀態和倒車狀態的麥克風布置分別如圖1(a)和圖1(b)所示。

(a)前進狀態              (b)倒車狀態

圖 1 麥克風布置圖

        同時當車輛以5km/h~20 km/h范圍內的某一速度前進時，提示音系統所發出的聲音中，至少有一個表1中所規定的1/3倍頻程的頻率會隨車速的增加而變大，或隨著車速減小而變小，故需進行頻移測試。

        測試時按照標準要求，麥克風應當放置在如圖1所示 的PP’位置，其到CC’線的距離為2.0 m±0.05 m ，在地表面向上1.2 m±0.02m，基準方向應保持水平，并垂直指向車輛運行的CC’線。車輛試驗質量為整備質量+75 kg，試驗時，車門及車窗應關閉，且車門鎖死

2 試驗測試結果與分析

2.1 儀器設備介紹

        測試時利用兩個Brüel & Kj?r 4966型自由場型麥克風，通過Brüel & Kj?r 3660型數據采集器采集聲音信號，麥克風及數據采集器示意圖如圖2所示。

(a)麥克風

(b)數據采集器

圖 2 麥克風及數據采集器

2.2 背景噪聲測量

        為了驗證某車輛低速提示音功能是否滿足法規要求， 對該車輛進行室內低速提示測試，試驗前需進行背景噪聲測量，測試時麥克風的位置應與其在車輛試驗中的位 置保持一致。測量未放置車輛時滾筒、底盤測功機以及其他試驗設備發出的噪聲，測量時間為10秒。根據標準要求應分別測試不同轉轂速度下的背景噪聲，本次試驗僅測量底盤測功機20 km/h時的半消聲室內背景噪聲作為參考。因?yàn)槔碚撋限D(zhuǎn)轂速度越高，其發出的噪聲越大。若小于20km/h測試車速的提示音系統發出的噪聲總聲壓級高于此背景噪聲10dB(A)以上和1/3倍頻程噪聲的均方根值結果高于此背景噪聲相應倍頻程6dB(A)以上，則可以將此測試車速的測試結果可作為最終結果；否則需要再分別測試各相應轉轂車速的背景噪聲，作為相應車速測試結果的判定或修正依據。然后將麥克風采集到的聲音信號傳輸?shù)綌?shù)據處理軟件進行FFT分析。選取左右兩個麥克風的背景噪聲最高A計權聲級作為背景噪聲的最終結果，并記錄1/3倍頻程頻譜的結果。本次試驗中僅測量轉轂20km/h時的室內背景噪聲，測量結果如表2所示。試驗中背景噪聲的最大值到最小值的波動在2dB(A) 以?xún)?nèi)，依據標準要求，選擇A計權聲級最大的一側即左側，作為背景噪聲的最終結果。

表 2 轉轂 20km/h 室內兩側測試位置背景噪聲

2.3 前進狀態低速提示音測量

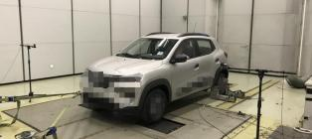

        前進狀態下試驗車輛及麥克風布置如圖 3 所示。

圖 3 前進狀態車輛與麥克風布置圖

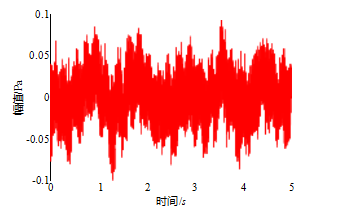

        試驗時，每個車速狀態測量4次，每次測量時間為5s， 單次測量的時域聲音信號如圖4所示。

圖 4 前進狀態 10 km/h 左側麥克風時域信號圖

        對采集到的聲音信號進行1/3倍頻程處理，處理結果如圖5所示。可見左右兩個麥克風采集到的聲音信號頻譜基本一致。統計各中心頻率的幅值結果，依據標準要求，兩邊測量結果中的最低值及最低值的1/3倍頻程頻譜作為最終的結果，并且總聲壓級需進行按照四舍五入原則就近取整，如表3所示。

圖 5 前進狀態 10 km/h 左右側麥克風 1/3 倍頻程結果

                  表 3 試驗車輛 10km/h 室內左右兩側測試結果

        由表3可知，右側麥克風采集到的結果滿足標準要求，由表中右側與背景噪聲差值一列結果可見，10km/h測量速度下每個重點1/3倍頻程車輛發聲系統噪聲值均高于背景噪聲相應倍頻程6dB(A)，且車輛發聲系統噪聲值高于背景噪聲總值27.8 dB(A)，即無需進行背景噪聲修正。右側麥克風采集到的結果與標準總聲壓級和各1/3倍頻程頻譜結果對比可見，右側麥克風采集到聲音信號的總聲壓級為59.0 dB(A) ，符合標準規定的高于52.0 dB(A) ，低于75 dB(A)的要求。同時1600 Hz以下高于標準限值的有6個倍頻程，1600 Hz以上高于標準限值的有1個倍頻程，滿足標準規定的“至少有一個1/3倍頻程在1600 Hz(含)以 下。這兩個1/3倍頻程的最低聲級，應不低于標準規定的對應的聲級限值?！盵6]

        表4為20km/h車輛試驗速度時的測量結果，右側總聲壓級低于左側，選擇右側麥克風采集到的結果為試驗結果。由于10km/h車輛試驗速度車輛發聲系統的噪聲值已經高于背景噪聲10dB(A)以上，故20km/h車輛試驗速度車輛發聲系統未與背景噪聲進行對比。 由表中結果可見，右側總聲壓級為65.0 dB(A) ，符合標準規定的高于58.0 dB(A) ，低于75dB(A)的要求。同時1600 Hz以下高于標準限值的有6個倍頻程，1600Hz以上高于標準限值的有5個倍頻程，滿足標準規定。

表 4 試驗車輛 20km/h 室內左右兩側測試結果

2.4 倒車狀態低速提示音測量

        該狀態下，麥克風距離CC’線、地表面的距離與前進狀態下相同，此時麥克風位于汽車尾部位置。試驗時轉轂反向轉動，轉動速度為6km/h 。試驗現場布置圖如圖6所示。

圖 6 倒車狀態車輛與麥克風布置圖

        表5為試驗車輛倒車6km/h左右兩側總聲級，選擇右側較小值為試驗結果，即倒車時總聲壓級為53.0 dB(A)， 與20km/h時的背景噪聲對比，相差21.8 dB(A) ，無需進行修正， 同時滿足標準高于49.0 dB(A) ，低于75 dB(A)  的要求。

表 5 試驗車輛倒車 6km/h 室內左右兩側測試結果

2.5 頻移結果分析

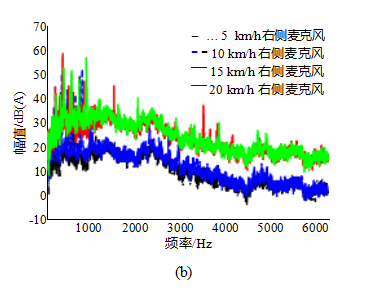

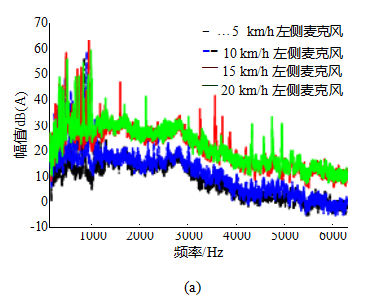

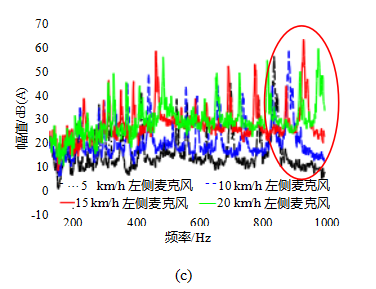

        試驗時選擇的測試速度為5 km/h 、10 km/h 、15 km/h  及20km/h，兩側麥克風采集各速度前進狀態下的聲音信號，然后進行FFT處理，平均自功率譜應使用漢寧窗， 重疊率為66.7% ，為了實現每個目標條件下頻移的分離， 頻率分辨率設為1 Hz 。將處理得到的頻譜數據導入到Matlab中進行處理，左側麥克風各狀態下的測量結果如圖7所示。黑色點劃線、藍色虛線、紅色實線、綠色實線分別為5 km/h 、10 km/h 、15 km/h及20 km/h速度下測量結果。圖7(a)、(b)分別為左右側125~6300 Hz的頻譜結果，可見左右側頻率信息類似，頻譜峰值集中于125~ 1000 Hz 之間，對左側進行細化，如圖7(c)所示，選擇紅色橢圓中的一組峰值進行分析，分析結果如圖7(d)所示。由圖7(d)可知，5 km/h 、10 km/h 、15 km/h及20 km/h所對應的峰 值形狀類似，峰值出線的先后順序與速度從小至大的順 序一致，其峰值頻率分別為839 Hz 、886 Hz 、933 Hz 、 981 Hz。

圖 7 麥克風頻移結果

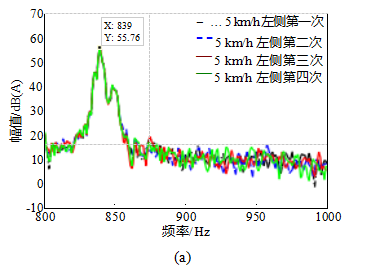

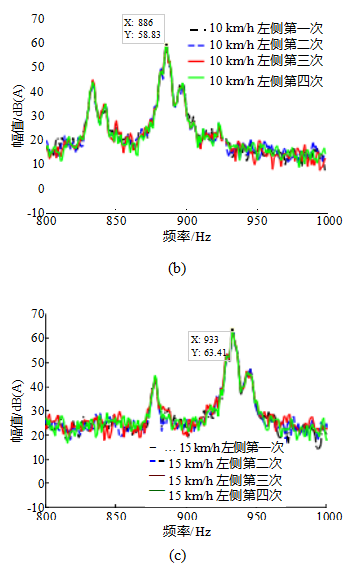

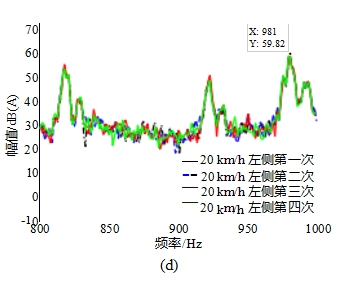

        進一步，為比較不同測量次數各速度下頻譜的差異， 圖8分別給出了不同速度下四次測量結果對比，黑色點劃線、藍色虛線、紅色實線、綠色實線分別為5km/h、10 km/h、15 km/h及20km/h速度下四次測量結果，結果可見，相同速度不同測量次數下各頻譜峰值穩定。各次測量結果，主瓣頻率和幅值一致，僅旁瓣略有波動，不同速度下其峰值頻率分別為839 Hz 、886 Hz、933 Hz、981 Hz ，與圖 7(d)中結果一致。

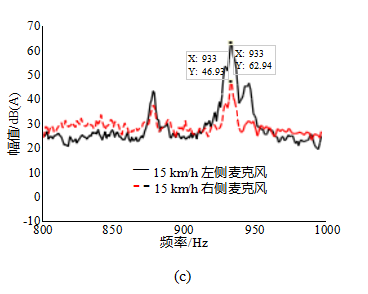

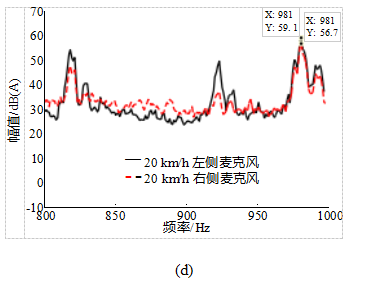

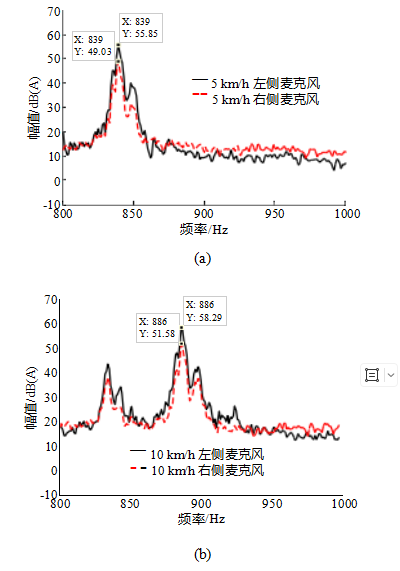

        此外，進行了左右兩側各速度平均頻譜對比，如圖9所示。各圖中黑色實線、紅色點劃線分別代表左側和右側麥克風采集到聲音信號的頻譜信息，對比可見，相同速度下，左右兩側頻譜中峰值一致，僅幅值存在偏差，且右側峰值小于左側峰值，與右側總值小于左側總值規律一致。各速度下主瓣峰值分別為：839 Hz、886 Hz、 933 Hz、981 Hz。

圖 9 左右兩側麥克風各速度頻譜對比

        由圖8和圖9對比結果可見，左右兩側麥克風各速度 在不同測量次數下采集的聲音信號峰值穩定，故選擇圖 7(d)中確定的頻率峰值，根據公式(1)進行頻移計算，選擇5km/h為參考速度，5km/h所對應的頻率為參考頻率， 表6給出了所選擇頻率的頻移del?f計算結果，結果可見，10km/h與5km/h 、15km/h與5km/h 、20km/h 、5km/h的頻移皆為1. 1% ，滿足標準規定的大于0.8%要求。

表 6 頻移計算結果

3 總結

        本文介紹了電動車低速提示音室內測量方法的技術要求和測試要求，并進行了現場試驗，主要結論如下：1） 室內測量可以獲得較低的背景噪聲，且背景噪聲穩定，相比于室外測量，較容易滿足測試車輛設備發出的噪聲值高于背景噪聲10dB(A)要求；2）室內測量相比于室外測量而言，背景噪聲穩定、速度控制準確，各次測試頻譜信息一致性較好；3）提示音頻率為固有特性，不隨測量位置的不同而變化，在該次試驗中，左右兩側麥克風采集到的聲音信號頻譜峰值一致。
