衛星帆板建模方法及相關性驗證

劉廣明12 ,駱海濤12 ,于長帥12

(1. 中國科學院沈陽自動化研究所機器人學國家重點實驗室,遼寧沈陽 110016;

2. 中國科學院機器人與智能制造創新研究院,遼寧沈陽 110016)

        摘  要:蜂窩材料因其優越的力學性能而被廣泛應用于衛星帆板結構中,多采用三明治夾層結構。目前有限元軟件無蜂窩夾層單元,建模時大量采用等效算法,尤其當結構比較復雜時,建立與實際帆板力學特性相一致的有限元模型是比較難的,因?yàn)橹T多因素都會影響到有限元模型的精度。而建模方法的準確性直接關系到仿真結果的正確性,造成有限元模型與真實物理樣機產生偏差。通過三明治夾芯理論建立了一種蜂窩板的有限元模型,將有限元模態計算結果與模態試驗結果進行相關性分析,計算出模態置信度MAC (Modal Assurance criteria) 來評估模態振型的符合程度。結果表明,所建立的衛星帆板有限元模型具有較高的精度, 仿真計算所采用的建模方法是合適的,為衛星帆板仿真建模指導規范的建立提供了參考。

        關鍵詞:相關性; 蜂窩板; MAc;模態分析;衛星帆板

        中圖分類號:V414.19        文獻標識碼:A

        衛星帆板中廣泛應用蜂窩夾心結構,主要是以蜂窩芯層為基礎,分別在其上下表面粘貼復合材料蒙皮而成[1]。以蜂窩夾層板作為衛星帆板的主體結構, 當帆板受到?jīng)_擊載荷時, 蜂窩芯體、上下蒙皮和膠層可以吸收大量能量。相當于在電池陣和沖擊源之間設計了一個低頻單自由度系統,形成一個低通濾波器,從而通過緩沖結構的變形吸收高頻沖擊載荷的能量。同時由于面板和蜂窩芯層的材料不同,界面的機械阻抗不匹配,使沖擊波過界面時發生反射而降低沖擊的能量。因此,蜂窩夾層板很好的綜合了柔性吸能法和剛性隔離法的優點, 能滿足結構的強度和安裝精度要求。

建立精準的衛星帆板限元模型是比較困難的,在建模過程中會受到諸多因素的干擾。蜂窩板模型的等效理論方法、各結構之間的連接關系、材料屬性的定義以及有限元網格的質量等因素都會影響到有限元模型的精度, 造成有限元模型與真實衛星帆板產生偏差。為了保證最終分析結果的準確性,有必要對所搭建帆板模型的 準確性進行評估。而相關性分析就是分析實驗測試和仿真分析之間誤差的有效方法。在滿足一定可靠性的前提下可認為模態試驗測試的數據為準確結果, 通過仿真與試驗對比分析來驗證模態計算結果正確與否。只有當MAC值在可接受的范圍內時,才能認為有限元模型準確, 才可以利用該仿真模型為后續的產品設計開發工作 進行深入分析[2]。

        本文針對單塊衛星帆板結構建模方法的正確性進行相關性分析,采用三明治夾芯板理論建立了一種芯層均勻壁厚正六邊形帆板有限元模型進行模態分析,通過把模態仿真結果與模態試驗測試數據進行相關性分析,驗證了衛星帆板建模方法的正確性,從而確保衛星整體分析結果的準確性[3,4]。

1 數值模型建立

        以往蜂窩夾層結構建模時,芯層的面內剛度和彎曲剛度經常被略掉,通過對比發現數值分析結果與試驗測試數據存在一定偏差。造成這樣結果的主要因素是面內剛度和彎曲剛度的缺失引起的。雖然蜂窩芯層剛度比較低, 但相對于蒙皮而言仍具有較大的厚度, 因此這兩個參數對分析結果仍有一定的影響, 不應被忽略掉。

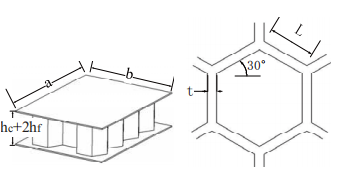

        三明治夾芯板理論等效方式主要是以芯層為等效對象。假定芯層能抵抗橫向剪切, 同時具有一定的面內剛度, 上、下面板層符合小撓度薄板的Kirchhoff假設, 則蜂窩芯層可以等效為一均質的厚度不變的正交異性層 [5,6,7]。圖 1為蜂窩夾層板的幾何參數, 圖中a為蜂窩夾層 板的板長, b為板寬, hf為上下面板厚度; hc為芯層厚 度;t為蜂窩芯壁厚;L為邊長。對應正六邊形蜂窩芯層等

效材料參數可以通過式 (1) 進行計算獲取。

圖 1 蜂窩夾層板的幾何參數

式中, E, P, P, μ 分別是彈性模量、剪切模量、密度、泊松比, 其中下角標為s表示蜂窩芯層彈性參數, 角標為c表示等效芯層的彈性參數。Y為修正系數, 一般取0.4-0.6。

        運用等效參數公式 (1) 獲取的材料參數如表1中鋁蜂窩所示, 通過芯層的各等效參數、邊框和面板參進行衛星帆板建模和仿真分析。

                                     表一 蜂窩板幾何與材料參數

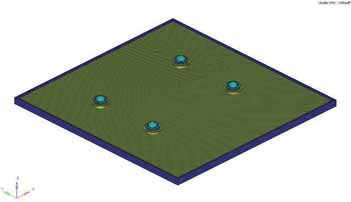

        衛星帆板的有限元模型在Hypermesh中建立, 該模型主要包括三明治夾層結構、邊框和帆板固定基座三部分,如圖2所示。衛星帆板固定基座采用鋁合金材料,邊框以及蜂窩板上下蒙皮結構采用碳纖維鋪層而成,復合材料有各向異性的特點,可以對鋪層的順序、角度以及比例等條件進行設計,來滿足不同的結構的力學要求,  從而最有效的發揮材料的作用[8]。在有限元建模過程中, 使用殼單元進行模擬, 單元基本尺寸為10mm,并用 pCOMpG卡片進行鋪層定義, 具體鋪層定義如表2所示。為保持過渡區表面光順變化平緩,每次鋪層遞減不超過2層, 再次鋪層遞減需隔開一定距離[9] 。固定帆板的四處螺栓連接使用RBE2單元模擬。有限元帆板模型共包括432145個節點和425390個單元。

                 表二 帆板鋪層參數

圖 2 衛星帆板有限元模型

2 模態數據獲取

        在帆板設計前期階段,通過計算模態分析可以幫助 確定測試中測點的位置分布,以及參考點的位置; 在后期階段,試驗測試結果可以幫助校準帆板有限元模型, 提高分析精度, 二者相輔相成。

2. 1 仿真模態分析

        對衛星帆板進行模態分析,了解和掌握其動力學特性是考察產品動態特性的基礎[10]。在線性時不變條件下, 實際連續的非線性物理結構可離散為一個具有N自由度的線性彈性系統,描述系統的運動的微分方程如式2所示,通過求解該方程可以得到系統的固有頻率和振型。

  (2)

        其中,[M]為質量矩陣, [C]為阻尼矩陣, [K]為剛度矩陣, {X}為特征向量,{f(t)}為外部激振力。

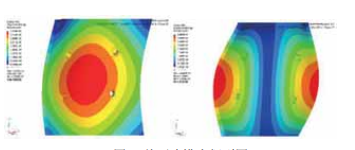

        將處理好的衛星帆板有限元模型提交到MSC. NASTRAN進行模態分析得到四角約束狀態下的帆板板前六階模態。根據模態有效質量理論,模態分析重點關注第1階彎、扭等整體模態頻率,其前兩階振型如下圖3所示。蜂窩板有限元的前六階模態結果如表3所示。

圖 3 前兩階模態振型圖

            表三 仿真分析結果

2. 2 試驗?zāi)B(tài)測試

        模態測試是根據試驗測得頻響函數矩陣或脈沖響應函數矩陣, 采用模態參數估計方法求出結構的模態參數。只通過測量結構的輸入和輸出計算出頻響函數, 不測量結構的質量和剛度。

        頻響函數的分子為留數與模態振型有關,分母包含極點信息與模態的頻率與阻尼有關。 因此通過測量結構的頻響函數可以測得系統的全部模態信息, 頻響函數如式3所示。

      (3)

        其中,r表示階數,中間項為分析頻帶內的模態, 但實際上在分析頻帶范圍外還存在上殘余項P, 下殘余項L。

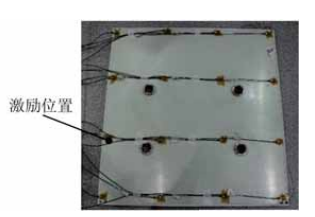

        進行模態測試系統主要包括數據采集前端、B&K8206 型力錘、B&K 4524 型加速度傳感器、計算機。利用模態測試系統對蜂窩板進行模態試驗,試驗測點布置如圖3所示。運行PULSE Front End Setup前端, 打開MTC Hammer模塊進行設置。在整個帆板上布置16個測點,為了保證試驗數據的一致性,采用單點激勵多點輸出方式進行測試。以第9點為激勵點進行激勵,可以同時測得16個響應點3個方向的振動加速度響應,保證了 各點測試結果的一致性,拾取蜂窩板350Hz以下的振型,  模態測試分析的采樣頻率為1024Hz, 采樣時間為1s,其實際測試布點位置如圖4所示。

圖 4 模態測試響應點

        根據實測的激勵信號和響應信號, 按照 Hv法來估計頻響函數矩陣,在感興趣的頻率范圍內借助穩態圖識別系統極點, 再利用最小二乘頻域法估計振型,得到蜂窩板的前六階實驗?zāi)B(tài)振型。蜂窩板有限元模態計算的具 體結果如表4所示。

              表四 模態試驗結果

3 模態相關性分析

        運用相關性分析來判斷試驗測試與有限元模的型符合程度判斷出有限元建模的準確性具有極強的工程意義。固有頻率通常是動力學分析中最基本的參數,而且比模態向量更容易準確測量,測量頻率fT與計算頻率fA之間的誤差通常以式4表示。

                (4)

        振型符合度分析是一個重要的參數,可以幫助判斷測量與計算模態之間的對應關系,只有在振型一致的情況下的進行的頻率符合度分析才是可靠的。通常采用模態置信度MAC來評估模態振型的符合程度,計算公式如式5所示。MAC通過比較試驗?zāi)B(tài)向量與分析模態向量間的線性相關性來判斷各階模態的置信度。當MAC=1時, 表明2個模態向量完全線性相關, MAC=0時, 表明2 個模態向量線性無關。

        (5)

式中:  {Ψtest } 為試驗?zāi)B(tài)振型向量  {Ψfe }為有限元模態振型向量

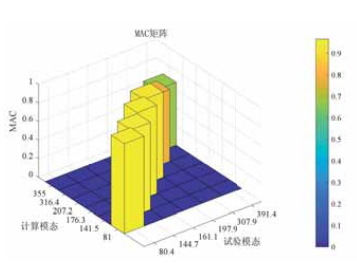

        由于帆板有限元模型的節點數遠高于試驗測試模型節點數目, 所以有限元模型和試驗?zāi)Ｐ凸?jié)點自由度數量不相容。因此需要將試驗?zāi)Ｐ退械墓?jié)點映射到有限元模型上進行匹配, 找到試驗?zāi)Ｐ凸?jié)點對應的有限元節點, 得到縮減的有限元模型,從而建立有限元模型和試驗?zāi)Ｐ椭g的關聯。將帆板有限元原模型模態矩陣做等效處理,傳遞到縮減的有限元模型上,最終通過對實驗?zāi)B(tài)振型和縮減的有限元模型進行相關性分析即可得到圖5所示的模態置信度MAC矩陣。對衛星帆板進行頻率符合度和振型符合度分析,可以得到頻率相關性和振型符合度結果, 如表 5 所示。

圖 5 MAC 矩陣

           表五 頻率符合度和振型符合度

        表5列出了帆板前6階實驗?zāi)B(tài)和計算模態的比較,從表中可以看出200Hz以內的前四階模態振型MAC值均在0.9以上,振型符合度滿足工程參考及分析要求值0.8 , 滿足工程中對于模態相關性值的要求?？傮w看來, 蜂窩板的實驗和仿真分析的固有頻率和振型二者能比較好地吻合。進一步分析,由于計算模態與實驗?zāi)B(tài)阻尼設定的區別、試驗?zāi)B(tài)過程中數據采集過程中的誤差、計算模型與物理模型的差異等因素影響,導致計算模態和實驗?zāi)B(tài)的差異性。

4 結論

        本文以衛星帆板結構為研究對象, 運用三明治夾芯板理論建立了一種衛星帆板的有限元模型,在此基礎上進行了模態分析,然后將分析結果與模態測試數據進行相關性分析。 由分析結果可以看出, 模態的仿真計算與試驗測試結果頻率和振型的一致性保持良好, 前四階MAC值到達0.9以上。驗證了該種衛星帆板有限元模型的精度,能夠很好的模擬原模型的動力學特性,在此基礎上以有限元模型代替試驗?zāi)Ｐ瓦M(jìn)行深入分析,對整星動力學進一步的研究具有重要的借鑒和指導意義。

參考文獻:

[1]    夏利娟,  金咸定,  汪庠寶.  衛星結構蜂窩夾層板的等效計算[J].  上海交通大學學報, 2003(07): 999-1001.

[2]    張松波,  周建文.  基于 LMs Virtual.Lab 的汽車模態相關性分析與優化[J].  汽車技術, 2010(07): 16- 19.

[3]    郝鴻雁,  黃志亮.  蜂窩板結構等效彈性模量的測試[J].   中國測試, 2013, 39(01): 121-124.

[4]    付立英,  王維揚.  衛星用蜂窩夾層板的等效計算及實驗研究[J].  科學技術與工程, 2008, 8(23): 6429-6432.

[5]    張鐵亮,  丁運亮,  金海波.  蜂窩夾層板結構等效模型比較分析[J].  應用力學學報, 2011, 28(03): 275-282+327.

[6]    Li shi-qiang, xin Li, Wang zhi-hua, Wu Gui-ying, Lu Guo-xing, zhao Longmao. Finite element analysis of sandwich panels with stepwise graded aluminum honeycomb cores under blast loading[J]. Composites partA, 2016 , 80 :  1-12.

[7]    Y. Tanimoto, T. Nishiwaki, T. shiomi & z. Maekawa. A numerical modeling for eigenvibration analysis of honeycomb  sandwich panels[J]. Composite Interfaces, 2012, 8(6):393- 402.

[8]    沈觀林,  胡更開.  復合材料力學[M].  北京:  清華大學出版社, 2006.

[9]    馮雁,  鄭錫濤,  吳淑一.  輕型復合材料機翼鋪層優化設計與分析[J].  航空學報, 2015, 36(06): 1858-1866.

[10]  馬炳杰,  馮慧華,  廖 日東,  姚利民. 基于模態相關性和模型修改的發動機整機模態分析[J].  車輛與動力技術, 2006(02):

38-42+64.
