某渦旋壓縮機降噪研究

董 良,周光宇

(艾默生研發與整體方案中心,蘇州,215000)

        摘 要：隨著人們對居住環境舒適度要求的提高,降低應用于空調機組中渦旋壓縮機噪聲成為渦旋壓縮機領域研究熱點。為實現渦旋壓縮機降噪目標,本文應用Brüel & Kj?r測試軟件和硬件,首先通過對渦旋壓縮機模態、ODS、聲壓、聲功率以及噪聲源定位的測試確定產生噪聲問題的原因 , 然后結合實驗數據和理論分析確定降噪方案。通過優化軸的設計、 降低壓力脈動、增加消音器等技術 , 降低聲功率6.2dB(A)。

        關鍵詞: 渦旋壓縮機;降低噪聲;模態; ODS ; 聲壓;聲功率 ; 聲源定位

        與其它類型的壓縮機相比, 渦旋壓縮機具有效率高、噪音低、結構簡單、振動小、質量輕和體積小的優點,因而廣泛的應用于空調與制冷行業[1,2]。目前渦旋壓縮機正在朝著兩兩個方向發展, 一方面高壓比、大功率的  產品可以替代傳統的并聯機組;另一方面小排量的渦旋壓縮機也在向下發展, 替代這一領域傳統的滾動轉子壓  縮機,尤其是小排量的變頻壓縮機市場發展非常迅速[3]。 變頻壓縮機的高速化、壓縮機結構的創新以及新型制冷  劑造成的渦旋壓縮機振動特性改變都使得壓縮機的振動  噪音控制變得復雜化。為降低渦旋壓縮機的噪聲振動,   國內外的學者做了很多的工作,也取得了卓越的成就。  Akira Hiwata等對渦旋接觸力進行了研究[4],Baratti(2012) 研究了壓縮機和整個機組的振動能量和噪聲能量之間的相互作用,  Olavo (2014)研究通過優化壓縮機支撐底板來降低振動能量的傳遞,  shoufei Wu研究了壓縮機噪聲對整個制冷系統噪聲的貢獻[5],paul xiubao Huang 通過控制壓力脈動來降低壓縮機噪聲[6] 。但是, 很少有文獻提出一套系統化的方法來解決渦旋壓縮機在實際工程應用中遇到的噪聲振動問題, 因而本文以一款 變頻渦旋壓縮機為研究對象應用Brüel & Kj?r振動測試 和噪聲測試系統對其進行了系統的測試和分析,在此基礎上有針對性的進行了優化改進,成功實現渦旋壓縮機降噪目標。

1 渦旋壓縮機噪聲振動機理

1.1 渦旋壓縮機結構

        典型的封閉式壓縮機結構如圖1所示,主要組成部件有動渦旋、靜渦旋、十字滑環、平衡塊、軸系、主軸承、底軸承、主軸承座、底軸承座、電機等。定頻壓縮機使用的是感應電機,變頻渦旋壓縮機使用的是永磁同步電機,通過變頻器改變輸入給電機的電流頻率實現壓縮機的變速運行。

圖 1 渦旋壓縮機結構[7]

1. 2 噪聲振動機理

        渦旋壓縮機噪聲主要包括機械噪聲、電磁噪聲和流體噪聲(氣態、液態及氣液兩相)。其中,機械噪聲主要由軸系不平衡、滑動摩擦、機械碰撞以及裝配誤差引起,通過軸承、軸承座及殼體向外傳遞和輻射; 電磁噪聲主要由定子磁場和轉子磁場產生的徑向力和轉矩波動、轉子靜偏心和動偏心產生的不平衡磁拉力以及變頻器載 波調制引起,通過定子、通過軸承、軸承座和殼體向外傳遞和輻射; 流體噪聲很復雜,主要電機轉子產生的旋轉氣流、進排氣的氣流脈動、氣體縫隙泄漏引起,通過空腔及殼體向外傳遞和輻射, 液體噪聲由制冷劑、潤滑油射流和氣穴引起,通過流體、殼體向外傳遞和輻射。封閉式渦旋壓縮機是一個全封閉的整體,其噪聲包括空氣噪聲和結構噪聲,且以結構噪聲為主,而結構噪聲由殼體振動引起殼體表面空氣振動進而向外部空間輻射噪聲。 因此,本文通過測試渦旋壓縮機殼體表面振動和近聲場噪聲,綜合分析渦旋壓縮機的結構特性、運行時的振動形態及噪聲特征以確定產生壓縮機噪聲的主要原因,  然后基于分析結果做出有針對性的優化設計,從而實現降噪的目標。

2 應用B&K測試系統確定產生噪聲的原因

2. 1 聲功率測試

        基于聲壓法和B&K聲功率測試模塊對D型號渦旋壓縮機的4500RPM(轉每分)的ARI點在半消聲室中進行了聲功率測試。測試設備如圖2所示, 1為B&K聲壓傳感器, 2被測壓縮機,3為B&K信號采集板卡,  4為電腦用于安裝B&K測試軟件。測試結果如圖3所示,總的聲功率為72.9 dB (A)。 降低噪聲5dB(A)是 本文的研究目標,從聲功率測試結果初步確定需要降噪的頻段: 710-1120Hz , 1800-2800Hz 和 3500-5000Hz。

圖 2 聲功率測試

圖 3 聲功率測試結果

2. 2 聲壓測試

        聲壓測試設備如圖4 所示, 1為B&K聲壓傳感器,  2為被測壓縮機,3為B&K信號采集板卡, 4為電腦用于安裝B&K測試軟件。測試結果如圖5所示 ,在748Hz、896Hz、1046Hz、1349Hz、1797Hz、2094Hz、2618Hz、3599Hz、4880Hz 聲壓幅值較大。

圖 4 聲壓測試

圖 5 聲壓測試結果

2. 3 聲源定位

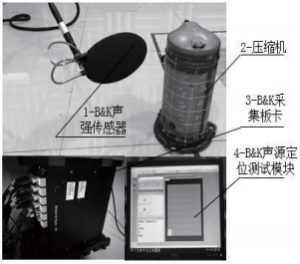

        運用B&K  Noise  source  Identification模塊中的Intensity Mapping對壓縮機進行噪聲源定位測試,如圖6所示, 1為B&K 聲強傳感器, 2為被測壓縮機,3為 B&K 信號信號采集板卡, 4為電腦用于安裝 B&K 測試軟件。聲功率值較高的頻段的測試結果如圖7所示。

圖 6 聲源定位

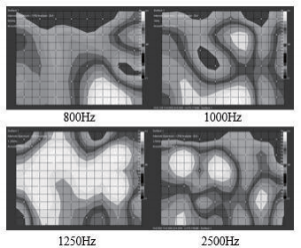

圖 7 聲學定位結果

2. 4 模態測試

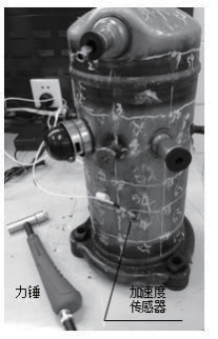

        用移動力錘法進行模態實驗,3個加速度傳感器布置在壓縮機殼體的不同方向獲取壓縮機的響應,力錘和3個加速度傳感器接在B&K信號采集板卡上,B&K信號采集板卡與電腦連接,應用 B&K PULsE Labshop 完成所有數據的采集,最后將模態數據導入后處理軟件完成模態參數提取。模態測試設備如圖 8 所示。電機定子橢圓模態和三角形模態的固有頻率分別為1395Hz和2329Hz。

圖 8 模態測試

2.5 ODS測試

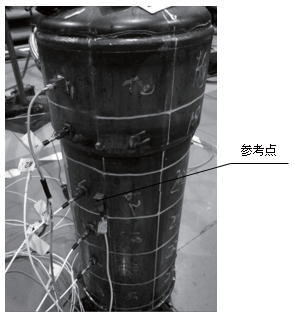

        ODS測試設備如圖 9 所示,參考點加速度傳感器固定在壓縮機殼上,由于加速度傳感器數量有限,在測試過程中需要移動其他傳感器來壓縮機殼體表面的振動。實驗過程中需要采集所有傳感器的自譜和移動的傳感器 相對參考點的互譜,在后處理時基于自譜數據和互譜數據完成ODS的FRF擬合,最后可計算出各個頻率上的ODS振型。所有加速度傳感器都和B&K 信號采集板卡連接,應用B&K PULSE LabShop完成所有數據的采集。聲壓幅值較大的頻率對應的ODS測試結果如圖10 所示,  圖中上面的亮線為主軸承座所在的位置, 下面的亮線為電機所在的位置。

圖 9 ODS 測試

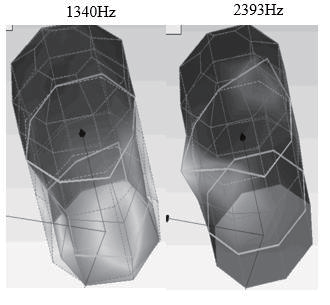

圖 10 ODS 振型

2. 6 測試數據分析

        聲功率測試結果表明710-1120Hz , 1800-2800Hz 和4000-6400Hz 這三個頻段噪聲值偏大,這三個頻段是本文降噪研究的主要頻率范圍。在此三個頻段范圍內通過  聲壓頻譜分析可知, 748Hz、896Hz、1046Hz、1349Hz、1797Hz、2094Hz、2618Hz、3599Hz、4880Hz處的聲壓幅值較大,這些頻率的噪聲對整個壓縮機噪聲的貢獻較大,降低這些頻率的噪聲可有有效降低壓縮機的噪聲。聲源定位測試表明,中心頻率為800Hz時壓縮機的噪聲主要來自壓縮機底部,中心頻率為1000Hz時壓縮機的噪聲主要來自壓縮機渦旋區域和底部區域,中心頻率為1250Hz時壓縮機的噪聲主要來自壓縮機渦旋區域、電機區域以及底部區域,中心頻率為2500Hz時壓縮機的噪聲主要來自壓縮機的主軸承座區域和電機區域。模態結果表明電機定子橢圓模態和三角形模態的固有頻率分別為1395Hz和2329Hz。1340Hz的ODS振型和電機定子橢圓模態振型一致, 2393Hz的ODS振型包括明顯的主軸承座的橢圓振型和微小的電機定子的三角形模態振型,電機定子的三角形模態固有頻率為2329Hz ,但是模態實驗沒有識別出主軸承座的固有頻率。再結合聲源定位測試結果 (中心頻率為2500Hz時壓縮機的噪聲主要來自壓縮機的主軸承座區域和電機區域,電機區域高亮度區域的面積較小且中心位置的聲強值也較小),可以確定該頻段的噪聲主要由軸系傳遞給主軸承座的振動引起的。而中心頻率為1000Hz的的頻段的噪聲主要由 電機2階徑向力波產生的受迫振動引起的,中心頻率為1250Hz的的頻段的噪聲主要由軸的18階諧頻和電機3 階徑向力波為激勵引起電機定子共振(電機定子橢圓模態的固有頻率為1395Hz) 造成的。壓縮機在3500-5000Hz范圍內噪聲主要由吸排氣的氣流壓力脈動造成的。

3 降噪措施與結果

3.1 降噪措施

        為降低中低頻噪聲,本文對壓縮機內部做了結構優化,同時增加殼體厚度降低殼體向外輻射的能量。為降

低高頻噪聲,本文優化了渦旋和吸排氣結構設計以減小氣體脈動,增加了消聲結構。

3. 2 改進后的測試結果

        圖11為改進前后壓縮機聲功率對比結果, 改進前的聲功率(Total 值)為 72.9dB(A) , 改進后的聲功率   (Total值)為66.7dB(A),通過本次改進降低壓縮機噪聲6.2dB(A) 。改進前后的聲壓頻譜如圖 12 所示, 頻譜結 果表明改進后的壓縮機樣機的基頻噪聲全頻段都降低了, 而諧頻在中低頻段沒有明顯改善,這可能由于壓縮機樣 機裝配時的裝配誤差過大造成的。

圖 11 改進前后壓縮機聲功率對比圖

圖 12 改進前后壓縮機聲壓對比圖

4 結論與展望

        本文基于Brüel & Kj?r測試系統,通過對渦旋壓縮機模態、ODS、聲壓、聲功率以及聲源定位的測試確定 產生噪聲問題的原因, 然后提出了有針對性降噪措施,  成功降低壓縮機噪聲 6.2dB(A) 。實踐驗證了本文提出的系統性應用Brüel & Kj?r振動測試和噪聲測試功能降低 渦旋壓縮機噪聲的方法論是可行可靠的。

參考文獻

[1]  Tao Liu, zaixin Wu. A vibration Analysis Based on Wavelet Entropy Method of a scroll compressor[J]. Entropy, 2015, 17: 7076-7086;

[2]  Dong, A.c., Myung, D.O. An Experimental study on semiconductor process chiller using the Digital scroll compressor [J]. Mech. sci. Technol: 2014, 28:3345—3352;

[3]  賈膚麗.渦旋壓縮機減振設計分析[D].天津: 天津大學, 2015;

[4]  Akira  HIWATA,  kiyoshi  sAWAI.  A  study on contact Force  between Wraps  of  scroll  compressor  for  cO2 Refrigerant  [J]. International compressor Engineering conference at purdue, July 12-15, 2010, 1181:1-8;

[5]  shoufei Wu, Jiayou sONG. study on the contribution of compressor noise to Refrigerator Overall Noise [J]. 23nd International compressor Engineering conference at purdue, July 11-14, 2016, 1254:1-8;

[6]  paul xiubao HuANG,  sean YONkERs. Gas pulsation control by a  shunt pulsation Trap with perforated Tubes and an Optional Absorptive silencer [J]. 23nd International compressor Engineering conference at purdue, July 11-14, 2016, 1022:1-9;

[7]  www.google.com.copeland一scroll;
