地鐵車內振動與噪聲頻譜分布特征分析

周 力1

（1.  上海鐵院軌道交通科技有限公司，上海 200240）

        摘  要：地鐵運行過程中引發的沿線建筑物振動或高架輻射噪聲是軌道交通行業關注的熱點，但車內的振動與噪聲問題卻未得到足夠重視。本文以我國大部分城市采用的B型車為研究對象，分析了車輛在減振軌道上運行時的車內振動與噪聲頻譜特征，發現了在運行過程中車輛作為柔性體，不同部件的振動頻譜成分復雜，但大多以低頻為主；車內噪聲的頻譜特征與車內振動具有明顯的關聯性，但又有所差別；隨著運行速度的增大，大多頻段內的車內振動與噪聲均呈現出增大的趨勢，但超過一定速度后，某些頻段的振動反而有所降低。

        關鍵詞：地鐵車內振動；車內噪聲；頻譜分析；運行速度

        中圖分類號：P733.22; U231          文獻標識碼：A

        城市軌道在我國公共交通和社會經濟發展中承擔著非常重要的角色，在給城市居民出行帶來便利的同時，也產生了一些負面影響。當前，城市軌道交通在運行中產生的振動噪聲問題便是其中之一，對沿線的人們的生活和工作都產生了一些影響。

        我國城市軌道交通制式多以輪軌為主，運行過程中，輪軌間相互作用產生的振動難以避免。為了降低向沿線建構筑物傳播的振動或高架橋向外輻射的橋梁二次結構噪聲，各種減振軌道被研發出來并投入使用，而相應的減振與降噪效果也十分明顯[1]~ [3] 。但輪軌振動除了向軌道下部結構傳遞以外，也會通過車輪傳遞到車輛內部，引發車內振動，進而產生二次結構噪聲；各種輻射噪聲，如輪軌輻射噪聲、隧道壁和道床板輻射噪聲等，同樣也會通過空氣傳播到車內[4]~ [6]。上述原因?qū)е萝噧?nèi)乘客在乘坐過程中的體驗不好，雖然大部分乘客的乘坐時間較短，但隨著城市規模的逐漸擴大，特別是對于北京、上海、廣州等超一線城市而言，越來越多的乘客每天乘坐時間將達到1～2個小時，甚至更久。因而，車內的振動與噪聲也將逐漸成為人們所關注的一個問題。

        本文以地鐵B型車為研究對象，分析其在直線區段減振軌道上運行過程中的車內振動與噪聲頻譜分布特征，討論了車輛運行速度對振動與噪聲的影響，為將來車內減振與降噪措施的研究提供一定的參考。

1 試驗概況

        為了了解在運行過程中的地鐵車內的振動與噪聲情況，本文通過在地鐵B型車車輛內部布置了振動與噪聲測點，如圖1所示。其中，三個振動測點V1、V2和V3分別位于車廂中部地板、轉向架中心上方地板和貫通道中央地板；三個噪聲測點S1、S2和S3分別位于振動測點上方1.5m處，與站立時人耳高度一致。如圖2和3所示，室內噪聲測試采用丹麥B&K 4189傳聲器，其頻響范圍為6.3Hz~20kHz，動態范圍為14.5-146dB；室內振動測試采用B&K8340振動加速度計，量程為0.5g 。測試工況分為車輛靜置、車輛運行速度20km/h、40km/h和50km/h四種，測試過程中廣播和視頻等音頻設備均全程關閉。

        本文涉及到的振動與噪聲采樣頻率均為51.2KHz ， 數據處理采用線性平均，加漢寧窗，重疊系數設置為3/4。 數據采集分析時間段為整個列車完全在鋼彈簧浮置板軌道上行駛的時間。

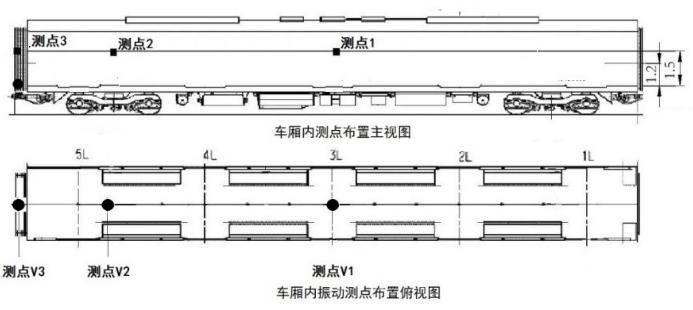

圖1  車內振動與噪聲測點布置示意圖

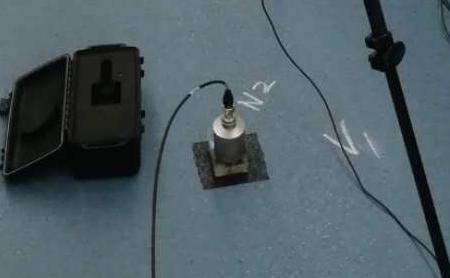

圖2  振動測點

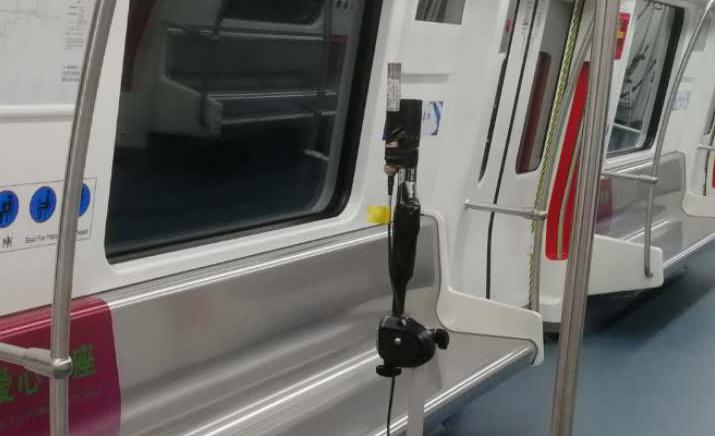

圖3  噪聲測點

2 車內振動頻譜分析

        如圖4所示，車輛處于靜置狀態下（車輛運行速度為0，車載設備處于打開狀態）的車廂中部地板V1 、轉向架中心上方地板V2和貫通道中央地板V3的振動加速度均主要以低頻為主（基準值為10-6m/s2 ）。其中，V1測點 的振動主要集中在25Hz～40Hz和125Hz～200Hz兩個頻段內；V2和V3測點的振動頻譜特征較為一致，主要振動頻段為125Hz～200Hz。

        當車輛處于運行狀態時，由于輪軌振動明顯增大，因而車內的振動也明顯增加。如圖5所示，車輛運行速度為50km/h時，車廂中部地板、轉向架中心上方地板和貫通道中央地板的振動加速度均有所增加，且頻譜特征均有所變化。其中，車廂中部地板的振動主要頻段轉移到63Hz～200Hz ，轉向架中心上方地板和貫通道中央地板在315Hz～500Hz出現了較大的峰值。此外，上述三個測點在2000Hz附近也存在局部峰值，但相對較小?？傮w而言，車輛處于運行狀態時，車廂地板振動的振級有所增加，且振動頻率向高頻方向轉移，這主要是由于輪軌振動明顯增大。通過靜置與運行兩種狀態下的對比結果來看，車輛運行過程中，輪軌相互作用產生的振動對車廂 地板振動的貢獻較大。一般來說，輪軌振動主頻集中在中高頻（300 Hz～800Hz和2000Hz附近），但由于車輛一、二系懸掛的隔振作用，車廂地板振動主要集中在中低頻段，但局部峰值頻段與輪軌振動顯著頻段仍有較強的關聯性。

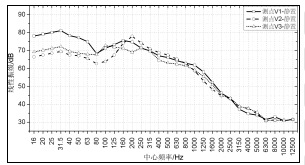

圖4  車內各振動測點倍頻程圖（靜置狀態）

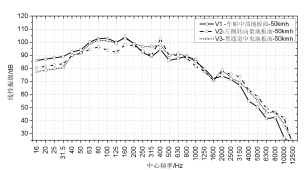

圖5  車內各振動測點倍頻程圖（車速50km/h）

3 車內噪聲頻譜分析

        車輛處于靜置狀態時，車廂中部地板上方1.5m處噪聲測點S1 、轉向架中心對應的地板上方1.5m處噪聲測點S2和貫通道中央地板上方1.5m處噪聲測點S3的頻譜分布如圖6所示。其中，車廂中部地板上方1.5m處噪聲和貫通道中央地板上方1.5m處噪聲的頻譜分布一致性較好，噪聲能量主要集中在25Hz～40Hz和100Hz～160Hz兩個頻段內；轉向架中心對應的地板上方1.5m處噪聲的主頻 段為25Hz～40Hz和125Hz～200Hz ，且該處噪聲相對于其它兩個測點區域的噪聲較大。車輛在該狀態下的噪聲源主要是車載設備噪聲和車內振動板件輻射的結構噪聲。

        當車輛運行速度為50km/h時，車廂內部噪聲的大小和頻譜分布均發生明顯變化。車廂中部地板上方1.5m處噪聲測點S1、轉向架中心對應的地板上方1.5m處噪聲測點S2和貫通道中央地板上方1.5m處噪聲測點的噪聲聲壓級大小和頻譜分布均發生較為顯著的變化，噪聲能量主要集中在63Hz～100Hz和315Hz～500Hz ，同時在2000Hz～3150Hz附近也存在局部峰值。

        通過與該速度下的車內地板振動對比分析可知，車內噪聲與地板振動在局部峰值分布上存在一定的關聯性，但同時又略有不同。具體而言，二者均在63Hz～100Hz、315Hz～500Hz和2000Hz～3150Hz存在峰值，但地板振動在100Hz～200Hz頻段內存在全局峰值，而車內噪聲在該頻段內的能量分布并不突出。車內噪聲影響因素較多，難以僅通過頻率分析得到確切原因。

        由車輛在靜置與運行兩種狀態下的車內噪聲分布對比可知，車輛運行時，各主頻段噪聲聲壓級均顯著增加，輪軌振動所導致的車內噪聲增加量對車內噪聲貢獻量較大。實際上，輪軌振動通過兩種方式導致車內噪聲增加：一是直接方式，即輪軌振動輻射噪聲及道床、隧道振動的輻射噪聲通過空氣傳入到車內，直接導致車內噪聲增加；二是間接方式，即輪軌振動引發的車輛振動增大，車輛內部振動板件輻射的結構噪聲引發車內噪聲聲壓級增大。因而，車內噪聲的降低主要還是通過降低輪軌振動引發的直接或間接的噪聲增加來實現。

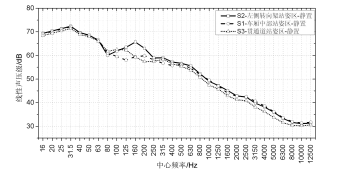

圖6  車內各噪聲測點倍頻程圖（靜置狀態）

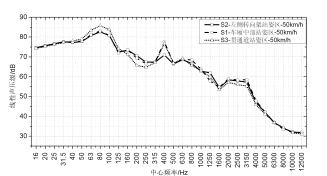

圖7  車內各噪聲測點倍頻程圖（車速50km/h）

4 速度影響分析

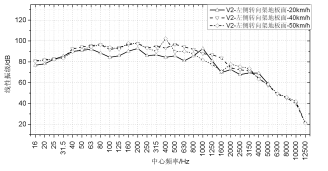

圖8 V2測點在不同工況下的頻譜變化

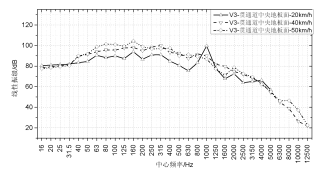

圖9 V3測點在不同工況下的頻譜變化

        圖8和9分別給出了運行速度為20km/h 、40km/h和50km/h三種工況下轉向架中央對應地板和貫通道地板的振動頻譜變化，可以看出隨著速度的提高，各頻段的振動整體上基本呈現增大的趨勢，特別是31.5Hz~3150Hz 頻段的振動，其余頻段的振動變化相對較小。此外，不同運行速度下，車廂地板振動的局部峰值分布頻段也略有差異。

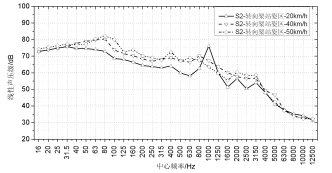

圖10 S2測點在不同工況下的頻譜變化

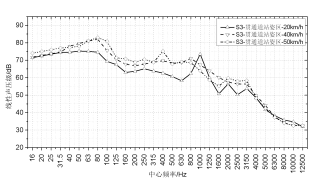

圖11 S3測點在不同工況下的頻譜變化

        圖10和1分別給出了運行速度為20km/h 、40km/h和 50km/h三種工況下轉向架中央對應地板上方1.5m處和貫通道地板上方1.5m處的噪聲頻譜變化，可以看出隨著速度的提高，各頻段的噪聲同樣整體上呈現增大的趨勢，特別是31.5Hz~3150Hz頻段的振動，其余頻段的噪聲變化相對較小。此外，不同運行速度下，車廂內噪聲的局部峰值分布頻段也略有差異。上述車內噪聲變化規律與地板振動變化規律有明顯的一致性，說明車內噪聲與車廂振動存在較強的關聯性。

5 結論

        本文對不同運行速度和靜置狀態下的地鐵車內振動與噪聲測試結果進行分析，探討了車內振動與噪聲的頻譜分布規律和速度對車內振動與噪聲的影響，得到如下結論：

1）運行過程中，車內地板的振動能量主要分布在低頻范圍內，主頻段為63Hz～200Hz ，但在315Hz～500Hz和2000Hz附近頻段也存在局部峰值。

2）運行過程中，車內噪聲具有明顯的低頻特性，噪聲能量主要集中在63Hz～100Hz和315Hz～500Hz ，同時在2000Hz～3150Hz附近也存在局部峰值，與地板振動局部峰值分布范圍具有較好的一致性。

3）與靜置狀態下相比，車輛運行時，各噪聲測點的主頻段聲壓級均顯著增加；隨著車速的增加，車內噪聲整體上呈現增大的趨勢，說明車輛運行過程中輪軌振動通過直接或間接的方式所導致的車內噪聲增加量對車內噪聲有較大影響。

4）車內振動與噪聲明顯的低頻特性，均會降低乘客的乘車體驗，因而在未來車內減振與降噪的工程設計中均應該考慮以低頻段為目標頻段。

參考文獻

[1]  周華龍,蔣建政,周昌盛,王小韜,袁玄成.減振軌道對地鐵車輛動力學性能的影響研究[J].鐵道標準設計,2019,63( 12):53-58.

[2]  韋凱,梁迎春,張攀,王平.地鐵浮軌式扣件減振效果的測試與分析[J].鐵道工程學報,2016,33(05):99-104.

[3]  巫江.  地鐵不同軌道結構動力特性及減振效果分析[D].北京交通大學,2012.

[4]  陳俊豪,柯文華,魏曉,陳嶸.地鐵車內噪聲特性試驗研究[J].鐵道標準設計,2018,62( 10):52-57.

[5]  馮陳程.  地鐵列車車內異常噪聲原因分析及控制措施研究[D].西南交通大學,2018.

[6]  夏放,王安斌.減振軌道結構對地鐵車內振動與噪聲的影響[J].噪聲與振動控制,2019,39(03):103-106.
